Jaké jsou běžné problémy se sušičkami vzduchu? Průvodce selháním sušiče vzduchu nákladního automobilu

Vysoušeč vzduchu pro užitková vozidla má krátký seznam způsobů, jak se pokazit, a většina silničních nebo dílenských diagnóz dopadne na jeden z nich: vysoušecí vložka je nasycená nebo znečištěná olejem, odvzdušňovací ventil přestane těsnit nebo se přestane otevírat, vypouštěcí cesta se zablokuje kalem, výfukový otvor zamrzá v zimě, náhradní vložka má špatnou velikost nebo nesprávný typ, instalace zanese zatížený silniční vzduchový systém nebo vibrace do obvodu skříně nebo vibrace takže sušička nikdy nedostane příležitost k regeneraci. Každá další stížnost je obvykle variací na jedno z těchto témat.

Osm poruchových režimů, které pokrývají většinu stížností na vysoušeče vzduchu

Níže uvedená tabulka je pracovní seznam, který používáme, když flotila nebo dílna popisuje problém se sušičkou bez chybového kódu. Přečtěte si druhý sloupec, aby odpovídal příznaku, a poté přejděte k příčině. Je záměrně seřazeno podle toho, jak často se jednotlivé režimy objevují ve vrácených jádrech a servisních zprávách.

Všimněte si, jak málo z nich jsou skutečně vnitřní, mechanické poruchy samotného krytu. Pouzdro, základna a porty jsou obvykle nejodolnější částí sestavy. Co selhává, je spotřební materiál uvnitř a malé ventily, které řídí pohyb vzduchu a vody. Diagnostika by proto měla vždy začínat rozhraním mezi sušičkou a zbytkem vzduchového systému.

Problém 1: Zásobník vysoušedla je nasycený, kontaminovaný nebo jednoduše špatný

Kazeta je jedinou součástí vysoušeče vzduchu nákladního automobilu, která je určena ke spotřebě. Obsahuje vysoušecí lože, které adsorbuje vodní páru z náplně stlačeného vzduchu, a spoléhá na reverzní proudění suchého vzduchu během proplachovacího cyklu, který tuto vodu uvolňuje a vytlačuje přes proplachovací ventil. Kapacita je konečná a vyjadřuje se v gramech vody, kterou může lože pojmout před průrazem.

Jak se saturace ve skutečnosti děje

Saturace není postupné selhání, které se ohlásí samo. Při normálním provozu zadržuje patrona vlhkost v horní části lůžka po celé měsíce a poté projde vodou během krátkého okna, často jediného dlouhého sjezdu nebo vlhkého týdne. Urychlují to tři podmínky:

• Překročen interval. Většina evropských a severoamerických platforem specifikuje výměnu kazety přibližně za 12 měsíců nebo 100 000 km, podle toho, co nastane dříve. Nákladní flotily to často snižují na polovinu.
• Příliš málo čistících cyklů. K pročištění dojde pouze tehdy, když se kompresor odlehčí. Systém s významnými úniky může udržovat kompresor zatížený po většinu směny, takže počet proplachovacích událostí za hodinu klesne z přibližně 25-30 na méně než 10. Lůžko se nikdy plně neregeneruje.
• Kontaminace olejem a uhlíkem. Kompresorový olej a částice uhlíku pokrývají povrch vysoušedla. Lůžko po odstranění stále vypadá neporušené, což je důvod, proč jsou kazety znečištěné olejem často mylně diagnostikovány jako „neopotřebené“.

Co dělá nasycená kazeta po proudu

Vlhkost, která opouští sušičku, nezůstává v mokré nádrži. Se vzduchovou náplní putuje do čtyřokruhového ochranného ventilu, ventilu nožní brzdy, reléových ventilů, modulátorů ABS nebo EBS a brzdových komor. V chladných podmínkách zamrzá nejdříve v nejmenších otvorech, které jsou obvykle spíše uvnitř regulačních ventilů než v sušičce. Výsledkem je vozidlo, které vytváří tlak normálně v dílně a poté ztrácí okruh na silnici při -5 °C.

Co zkontrolovat před instalací nové kazety

1. Vypusťte mokrou nádrž a podívejte se, co vyteče. Čistá voda je kondenzace. Černá nebo šedá emulze indikuje přenos oleje. Bílá zrna značí, že jemné částice vysoušedla unikají přes poškozenou nebo chybějící vložku filtru.
2. Potvrďte číslo dílu kazety na platformě. Kazeta se stejným závitem a stejnými vnějšími rozměry může mít stále jiný objem vysoušedla a jiný průtok.
3. Zkontrolujte těsnění kazety a sedlo pouzdra. Přiskřípnuté nebo chybějící těsnění umožňuje nefiltrovanému vzduchu zcela obtékat lože, což způsobuje stížnosti „nová kazeta, stále mokrá“.
4. Zaznamenejte si datum instalace a počet ujetých kilometrů na kryt. Intervalová disciplína řeší více stížností na vlhkost než jakákoliv výměna součástí.

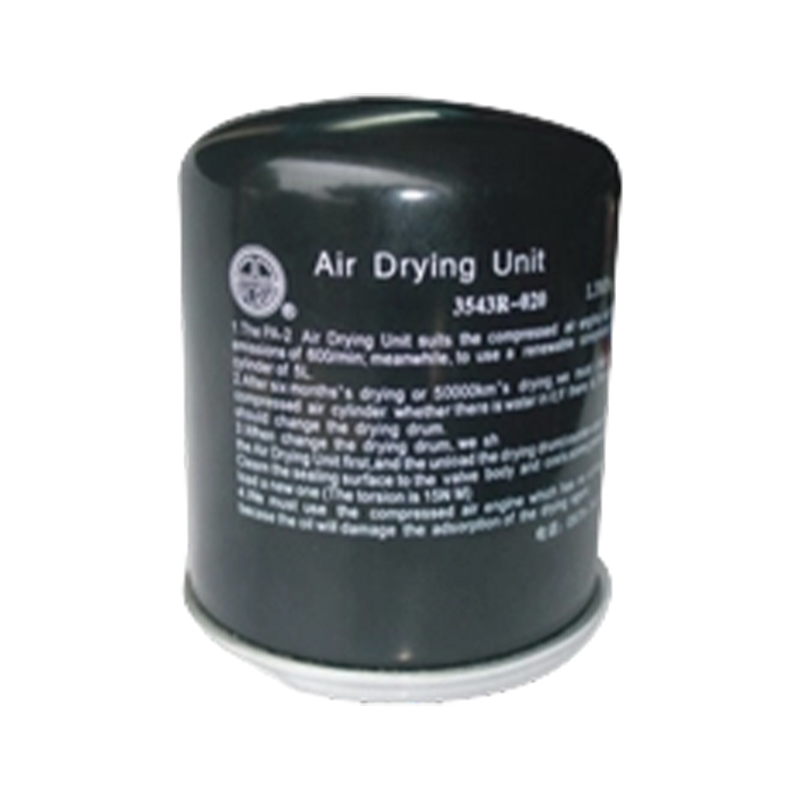

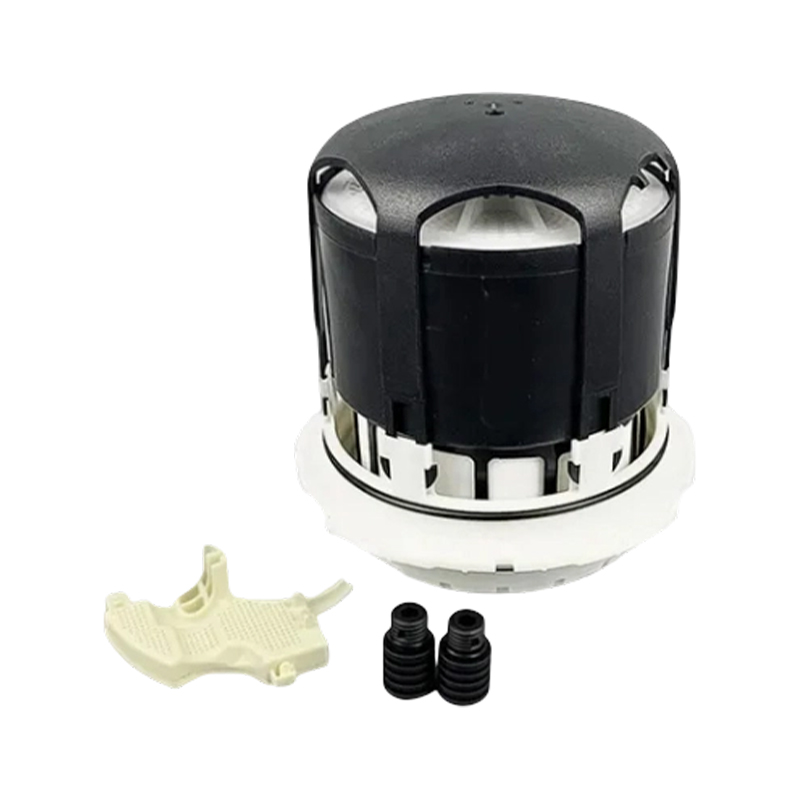

Integrovaná vložka vysoušeče vzduchu pro pneumatické systémy užitkových vozidel Náhrada za OEM 77430 s vysoce účinným vysoušedlem a filtrací olejové mlhy, která pomáhá chránit brzdové ventily a vzduchové měchy před vlhkostí, částicemi a námrazou. Zobrazit produkt →

Pro flotily provozující smíšené evropské platformy jsou praktickým základem kazety s definovanou vysoušecí hmotou a vhodným filtračním prvkem na výstupní straně. Kazeta, která ušetří pár procent na ceně, ale nese o 15–20 % méně vysoušedla, jednoduše posune poruchu o sezónu později.

Problém 2: Odvzdušňovací a vypouštěcí ventily přestanou fungovat

Proplachovací ventil je část sušičky, která skutečně odstraňuje vodu. Otevře se na zlomek sekundy pokaždé, když regulátor odlehčí kompresor, vypustí vzduch nasycený vlhkostí a po zbytek času musí dokonale těsnit. Dochází ke dvěma opačným selháním a mají opačné příznaky.

Zaseknutý přepouštěcí ventil

Jedná se o nejdražší poruchový režim z hlediska paliva. Odvzdušňovací ventil, který netěsní, vytváří trvalou netěsnost na výfuku sušičky. Tlak v systému klesne pod zapínací hodnotu, kompresor se znovu nabije a cyklus se nepřetržitě opakuje. Praktické důsledky:

• Doba náběhu z vyprázdnění se znatelně prodlouží a výstraha nízkého tlaku zůstane svítit déle než obvykle.
• Pracovní cyklus kompresoru se může pohybovat od zhruba 25 % až po téměř nepřetržitý, s měřitelnou penalizací paliva a mnohem vyššími teplotami na výtlaku kompresoru.
• Protože se kompresor nikdy správně neodlehčí, události čištění se téměř zastaví. Vlhkost se hromadí, i když ventil technicky „pracuje“.
• Horký výstupní vzduch vstupující do sušičky s nasyceným ložem protlačuje vlhkost do zásobníků.

Základní příčiny jsou obvykle jednoduché: poškozené sedlo ventilu, kousek uhlíku nebo vysoušedla zachycený pod sedlem, ztvrdlé nebo oteklé těsnění nebo unavená vratná pružina. U jednotek s vyhřívaným proplachovacím ventilem může vadný ohřívač také udržet ventil částečně otevřený prostřednictvím tvorby ledu ve vrtání.

Zaseknutý přepouštěcí ventil zavřený

Zde je příznakem ticho. Obsluha při vypnutí neslyší žádné proplachování. Kondenzát, který měl být vytlačen, zůstává uvnitř krytu a je zachycen při dalším nabíjení. V zimě voda ve výfukovém otvoru zamrzne a ventil lze fyzicky uzamknout, což způsobí následující ráno poruchu nárůstu tlaku.

Zablokování vypouštěcího ventilu a kondenzátoru

U vozidel se samostatným kondenzátorem nebo automatickým vypouštěcím ventilem před sušičkou je vypouštěcí otvor úzký průchod, který vidí nejšpinavější vzduch v systému. Uhlík, olejová emulze a částice rzi tvoří pastu, která jej zcela uzavírá. Automatické vypouštěcí ventily, které fungují na tlakové spouště, selžou dvěma způsoby: přestanou se otevírat nebo zůstanou otevřené a odvzdušní okruh. Oba způsobují stížnosti na vodu, které vypadají jako závada sušičky. Jednotky automatických vypouštěcích ventilů kondenzátoru s definovaným spouštěcím tlakem a vyměnitelným těsněním jsou mnohem jednodušší na údržbu než jednotky, které je nutné demontovat a vyčistit jako celek.

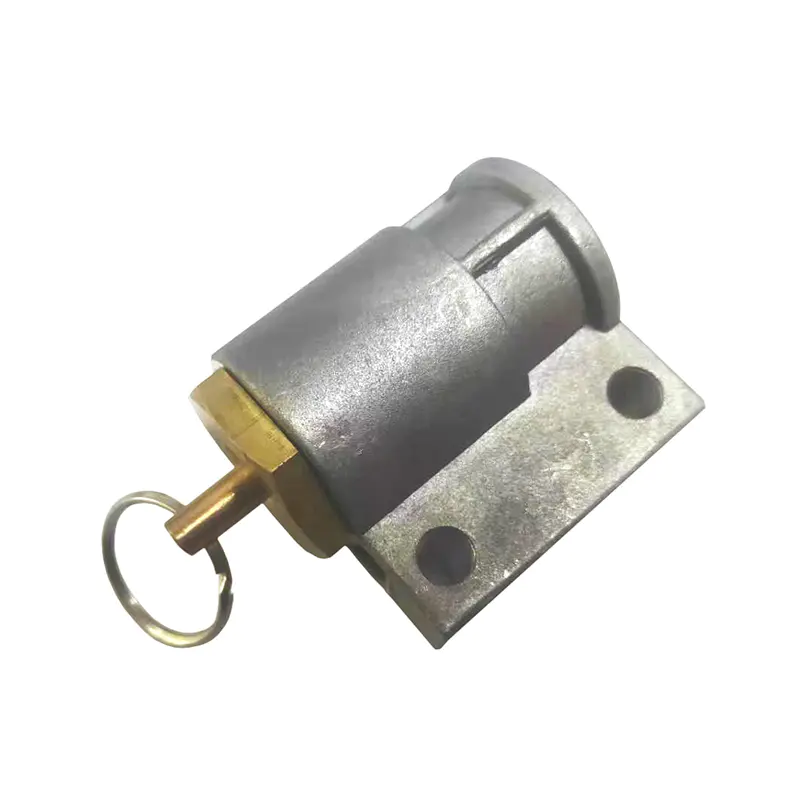

Vysoce účinný pneumatický vypouštěcí ventil oddělující vodu Dvojitý vypouštěcí ventil M16x1,5 pro vzduchové potrubí užitkových vozidel, který pomáhá vypouštět vodu a emulgovaný olej a snižuje problémy s vlhkostí související s ucpáním. Zobrazit produkt →

Servisní tip: s každým vypouštěcím ventilem, který během celého pracovního dne neprodukuje vůbec nic, by se mělo zacházet jako s zablokovaným, nikoli jako s „čistým“. Funkční odtok vytváří viditelné vypouštění vzduchu a vody při každém cyklu.

Problém 3: Přenos oleje z kompresoru

Olej ve vzduchovém systému je jedinou největší skrytou příčinou předčasného selhání vysoušeče vzduchu a téměř vždy jde spíše o problém kompresoru než o problém se sušičkou. Kompresor, který propouští olej, vám oznamuje, že jeho pístní kroužky, vrtání válce nebo deska ventilu jsou opotřebené nebo že jeho chladicí a mazací rovnováha je špatná.

Proč olej ničí sušicí kapacitu

Vysoušedlo funguje, protože molekuly vody ulpívají na obrovské vnitřní ploše mikroporézního materiálu. Olej nesedí jen na povrchu; nasává se do pórů a zabírá prostor, který by voda využila. Lehce znečištěné lože může ztratit 20-30 % své efektivní kapacity. Silně znečištěné lože může ztratit více než polovinu a stává se fyzicky lepkavým, což také zvyšuje tlakovou ztrátu v kazetě.

Jak potvrdit přenos oleje

• Vypusťte mokrou nádrž do průhledné nádoby a nechte ji stát. Tmavý film na vodní hladině nebo šedohnědá vrstva kalu potvrzuje olej.
• Podívejte se na výtlačné potrubí kompresoru, zda na kloubech nejsou známky stékání oleje.
• Zkontrolujte vzduchový filtr a sání kompresoru, zda nejsou ucpané, což zvyšuje tah oleje.
• Zkontrolujte vybitou kazetu. Jednotná světle šedá nebo bílá znamená čistotu. Tmavě hnědá nebo lepkavá černá znamená znečištění olejem.

Praktická oprava

Nejprve opravte nebo vyměňte kompresor, vyčistěte mokrou nádrž a potrubí a teprve potom vložte novou vložku. Slučovací kazety, které kombinují koalescenční vrstvu před vysoušecím ložem, poskytují užitečný čas ve vozovém parku, kde musí generální oprava kompresoru čekat na další plánovanou návštěvu dílny. Jsou zmírněním, nikoli náhradou za upevnění zdroje, ale snižují rychlost, kterou se olej dostává do vysoušecího lože, a zabraňují tomu, aby aerosolový olej putoval celý do vysoušecího lože.

Problém 4: Zamrznutí a zimní zablokování

Chladné počasí nevytváří nové způsoby selhání. Odhalí ty stávající tak, že zmrazí vodu, která již měla ze systému odejít. Nejprve zamrznou tři místa a každá z nich vyvolá odlišný symptom.

Kde se led tvoří první

1. Vývrt čisticího ventilu a výfukový otvor. Zbytková voda ve výfukové cestě zamrzne a buď zablokuje zavřený ventil, nebo popraská oblast těsnění. Příznak: žádné proplachování, žádný nárůst tlaku, dokud se vozidlo nezahřeje.
2. Vypouštěcí potrubí nebo vypouštěcí ventil. Voda v drenážní dráze zmrzne a zablokuje ji. Symptom: voda se hromadí v mokré části a nakonec se pohybuje po proudu.
3. Kontrolní vedení a malé otvory. Led v 2-3 mm ovládacím vedení zpožďuje signál čištění nebo signál vykladače. Symptom: nepravidelné chování regulátoru a nekonzistentní vypínací tlak.

Selhání ohřívače a termostatu

Většina vysoce výkonných sušičů vzduchu pro studené trhy používá 24V topný článek v základně nebo kolem odvzdušňovacího ventilu, obvykle kombinovaný s termostatem nebo prvkem s kladným teplotním koeficientem. Režimy selhání jsou jednoduché a testovatelné:

• Prvek s otevřeným okruhem: žádné topení. Měřitelné multimetrem; porovnejte spíše s hodnotou odporu OEM než s obecným číslem.
• Selhal termostat: ohřívač se buď nikdy nezapne, nebo zůstane zapnutý, dokud nevyhoří.
• Zkorodovaný konektor: nejčastější příčina „topení je nové, ale stále nefunguje“. Hledejte zelenou korozi uvnitř zástrčky.
• Špatné napětí: 12V prvek na 24V obvodu rychle selže a zpětný chod neprodukuje téměř žádné zahřívání.

Designové volby, které omezují mrazivé stížnosti

Sušičky určené pro chladné klima těží z vyhřívané základny, odvzdušňovacího ventilu, jehož těsnící plocha je mimo stojatou vodu, a montážní polohy, která udržuje výfukový otvor bez přímého postřiku silnice a proudění vzduchu. Vyhřívaná sestava s integrovaným napájecím portem pro topný okruh, dimenzovaná pro napětí platformy a s vyměnitelným prvkem, je mnohem funkčnější než základna zalitá jako jeden kus.

Sestava 24V vyhřívaného vysoušeče vzduchu pro těžká nákladní vozidla 24V vyhřívaná náhrada za OEM 4324159040 s integrovaným tlumičem a porty M22x1,5, která pomáhá udržovat výfuk bez námrazy v chladných obdobích. Zobrazit produkt →

Flotily provozované v kontinentálních zimách by také měly zacházet s alkoholem nebo nemrznoucími přísadami opatrně. Některé přísady napadají těsnění a mění chování rosného bodu lože. Mechanické odstranění vlhkosti pomocí správné patrony a fungujícího ohřívače je předvídatelnější cestou.

Problém 5: Nesprávná velikost, nesprávné hodnocení, nesprávná kazeta

Vysoušeče vzduchu jsou dimenzovány na konkrétní průtok, tlak a vstupní teplotu. Papírově správná jednotka za jmenovitých podmínek se v praxi stává poddimenzovanou, když je kompresor větší než původní specifikace, když je výstupní teplota vysoká nebo když je okolní vlhkost extrémní.

Příznaky poddimenzované sušičky nebo kazety

• Pokles tlaku v sušičce nad zhruba 0,2 baru při pracovním průtoku, který se zvyšuje s tím, jak je kazeta naplněna vodou.
• Vlhký vzduch z mokré nádrže vypustí krátce po nové patroně bez přítomnosti oleje.
• Znatelně delší doba přípravy než u identického vozidla s jinou specifikací.
• Vysoká frekvence čištění v kombinaci s výsledky za mokra, což znamená, že lůžko je cyklováno rychleji, než může vyschnout.

Příznaky nadměrné sušičky

Nadrozměrná sušička je méně častá, ale není neškodná. Snižuje pokles tlaku, ale zvyšuje vnitřní objem a náklady a nemusí dosáhnout průtokových podmínek potřebných k účinné regeneraci lože u vozidel se střední spotřebou vzduchu. V aplikacích s nízkým zatížením s častými krátkými jízdami se může kompresor odlehčit příliš zřídka na to, aby se velké lože plně vyčistilo.

Odpovídající kazeta se sestavou

Nejčastější chybou ve specifikaci na trhu s náhradními díly je montáž kazety podle rozměru spíše než podle provozní třídy. Dvě kazety mohou sdílet stejný závit, stejný vnější průměr a stejnou výšku, přičemž se podstatně liší hmotností vysoušedla, kvalitou filtračního prvku a konstrukcí těsnění pouzdra. U vozových parků je praktickou kontrolou zaznamenat číslo dílu sestavy a seznam schválených kazet pro každý typ vozidla a zakázat křížovou záměnu mezi platformami, pokud technika nepotvrdí průtok.

Problém 6: Chyby při instalaci a montáži

Chyby při instalaci způsobují selhání, která vypadají jako vnitřní, ale jsou zcela vnější, a jsou nejsnáze trvale odstranitelnou kategorií.

• Montážní úhel. Většina pouzder je navržena pro téměř svislou polohu, takže kondenzát odtéká směrem k odvzdušňovacímu ventilu. Nakloňte jednotku nad povolenou hodnotu výrobce a voda bude sedět na vysoušecím lůžku místo na drenážní dráze.
• Směr výfukového otvoru. Pokud výfuk míří do proudění vzduchu nebo do oblasti ostřiku kola, voda a nečistoty jsou vytlačovány zpět do ventilu. Namiřte dolů a pryč od turbulentních zón.
• Vibrace. Příliš utažené nebo chybějící upevňovací prvky konzoly praskají montážní přírubu a uvolňují fitinky. Únava držáku je častou příčinou zpráv „sušička netěsní“, které nemají nic společného s vnitřním těsněním.
• Točivý moment na armaturách a kazetách. Nadměrné utahování deformuje těsnění a deformuje sedlo. Nedostatečným točivým momentem dochází k externím únikům, které napodobují selhání odvzdušňovacího ventilu. Použijte hodnotu točivého momentu OEM, která je obvykle uvedena v montážní dokumentaci, a použijte kalibrovaný klíč.
• Znečištění během instalace. Nečistoty vstupující do otevřeného přístavu během výměny si najdou cestu k sedadlu pro čištění během několika set kilometrů.

Při specifikaci náhradní sestavy pro smíšený vozový park jsou praktická kritéria jednoduchá: správné porty platformy, správné napětí pro topný okruh, správný průtok pro výstup kompresoru a montážní rozhraní, které odpovídá původnímu držáku bez úprav. Sestava sušiče vzduchu pro těžké nákladní vozy, která vyžaduje adaptérovou desku nebo upravenou konzolu, je trvalým zdrojem záručních argumentů a času na přepracování v dílně.

Problém 7: Elektrické a senzorové závady na integrovaných jednotkách

Integrované jednotky pro úpravu vzduchu mají absorbované funkce, které dříve žily v samostatných komponentách: regulace tlaku, víceokruhová ochrana, funkce regulátoru a stále častěji také snímání tlaku a teploty. Tato integrace zlepšuje balení, ale přidává režimy elektrického selhání.

• Porucha napájení snímače. 5V senzor na 24V obvodu nebo senzor připojený ke špatnému kolíku vytváří nepravděpodobné hodnoty a chybové kódy, které diagnostický nástroj přisuzuje jednotce pro úpravu vzduchu.
• Tření postrojů. Sušička je obvykle umístěna v oblasti s vysokými vibracemi za kabinou nebo na kolejnici rámu. Odřená izolace vytváří občasné poruchy, které se objevují a mizí s teplotou.
• Vnikání vody. Konektory, které nejsou správně utěsněny, vnitřně korodují. Ohřívač pak selže nebo se signál snímače posune.
• Špatná záměna dílu. Jednotka s odlišnou charakteristikou snímače může být mechanicky identická, ale elektricky nekompatibilní a může vytvářet trvalé chybové kódy.

Diagnostická disciplína, která ušetří nejvíce peněz, je otestovat obvod před odsouzením jednotky. Změřte napájecí napětí na konektoru pod zatížením, zkontrolujte výstup snímače proti publikované charakteristice a kontrolujte spíše celý průběh kabelového svazku než pouze zástrčku. Významná část vrácených elektronických jednotek pro úpravu vzduchu je při testování na zkušebním stavu elektricky bez závad.

Problém 8: Pokles tlaku, interakce guvernéra a krátké cyklování

Sušička nefunguje sama. Je umístěn mezi kompresorem a čtyřokruhovým ochranným ventilem a jeho výkon závisí na regulátoru, vykladači a netěsnosti celého vozidla.

Pokles tlaku

Čistý, správně dimenzovaný sušič by měl při pracovním průtoku přidávat pouze malou tlakovou ztrátu, obvykle v rámci tolerance stanovené výrobcem vozidla a často uváděné jako ne více než 0,1-0,2 baru, když je nový a suchý. Jak se kazeta zatěžuje vlhkostí, tlaková ztráta se zvyšuje. Při tlaku zhruba nad 0,3 baru si řidič všimne pomalého nárůstu a pocit z brzdění je méně ostrý. Nad 0,5 baru se systém chová, jako by byl kompresor poddimenzovaný.

Interakce guvernéra a vykladače

Cyklus čištění je spuštěn signálem přečerpávače při vypnutí. Na evropských platformách je to běžně kolem 8,1 baru, se zářezem zhruba o 1 bar nižší; Severoamerické platformy obvykle běží výše, v oblasti výřezu 120 psi. Pokud ventil přečerpávače uniká nebo je signální vedení regulátoru omezeno, signál čištění zeslábne nebo bude nepravidelný. Sušička pak proplachuje pozdě, částečně nebo vůbec, i když je samotný ventil zdravý.

Krátké cyklování a úniky

Toto je poruchový režim, který je nejčastěji bezdůvodně obviňován na sušičku. Vozidlo s 15-20% netěsností může udržet kompresor zatížený po 80-90% jeho provozní doby. Proplachovací události prudce klesají, lůžko se nikdy plně neregeneruje a vlhkost se objevuje i při správné patroně a správně fungujícím ventilu. Sekvence, která to opravuje, je:

1. Změřte míru úniku při tlaku systému s vypnutým motorem a naplněným systémem.
2. Před výměnou jakékoli součásti sušičky opravte netěsnosti.
3. Ověřte, že se kompresor odlehčuje a že při každém odlehčení dochází k proplachování.
4. Teprve poté posuďte samotnou sušičku.

Reference symptom-to-cause pro workshop

Níže uvedená tabulka komprimuje osm poruchových režimů do dílenské pomůcky pro rozhodování. Předpokládá se, že vozidlo má provozní teplotu a že systém byl nabit a ponechán ke stabilizaci.

Který režim selhání dominuje v datech reálných služeb

Níže uvedená tabulka ukazuje složené rozložení poruchových režimů vysoušeče vzduchu převzaté ze vzorů, které vidíme u vrácených jader, a ze zpětné vazby z dílny napříč evropskými a severoamerickými platformami. Poměry se liší podle vozového parku, klimatu a disciplíny údržby, ale pořadí je pozoruhodně stabilní: dominuje kontaminace a problémy s těsněním ventilů a skutečné strukturální poruchy krytu jsou vzácné.

Druhý graf ukazuje, proč je intervalová disciplína důležitější než výběr značky. Efektivní kapacita sušení pomalu klesá po většinu životnosti a poté prudce klesá. Křivka není lineární, což je přesně důvod, proč kazeta, která „ještě vypadá dobře“ v jedenácti měsících, může propouštět vodu ve třinácti.

Kontrolní seznam specifikací a tolerance

Většina argumentů o tom, zda sušička selhala, pochází z čísel, která nebyla nikdy zkontrolována. Níže uvedená tabulka uvádí parametry, které je vhodné zaznamenat na kartu dílenského úkolu. Před použitím ověřte každý údaj s údaji výrobce vozidla pro konkrétní platformu.

Oprava nebo výměna: Praktická pravidla rozhodování

Flotila ztrácí více peněz na opakované opravy než na díly. Tato rozhodovací pravidla jsou ta, která platí v každodenním provozu.

Realistické servisní intervaly podle pracovního cyklu

Publikované intervaly předpokládají průměrné zatížení. Velmi málo flotil operuje v průměrné službě. Níže uvedená tabulka je praktickým výchozím bodem pro nastavení intervalů podle skutečného používání vozidla.

Často kladené otázky

Co si připravit, když si objednáte náhradní

Přesnost objednávek je místo, kde se ztrácí velký podíl prostojů. To jsou detaily, které určují, zda díl sedí a funguje na první pokus.

Přizpůsobit sušičku platformě a způsobu fungování vozidla je rozdíl mezi komponentou, která vydrží celý svůj interval, a komponentou, která se vrací do dílny dvakrát ročně. Samotné díly jsou přímočaré. Systém kolem nich je místem, kde problémy žijí, a tam by měla začít diagnostika.
