Americký výrobce řadicí páky – Zhejiang Gongzheng Machinery

Zhejiang Gongzheng Machinery Co., Ltd. je profesionální výrobce a dodavatel pneumatických řadicích knoflíků určených pro americké převodovky užitkových vozidel. Naše řada Americká řadicí páka zahrnuje precizně zpracované pneumatické asistenční a logické řídicí jednotky, které se přímo integrují do převodovek těžkých nákladních vozidel a přívěsů. Tyto komponenty dodáváme výrobcům OEM, provozovatelům vozových parků a distributorům náhradních dílů, kteří vyžadují spolehlivé ovládání řazení u nákladních vozidel třídy 8, odborných vozidel a autobusových aplikací.

Jako továrna se sídlem v Číně s více než 30 000 m² výrobních prostor kontrolujeme každou fázi výroby – od tlakového lití a obrábění až po montáž a funkční testování. Naše knoflíky řazení jsou vyrobeny tak, aby vydržely vibrace, teplotní extrémy a pracovní cykly typické pro severoamerické dálkové a regionální provozy.

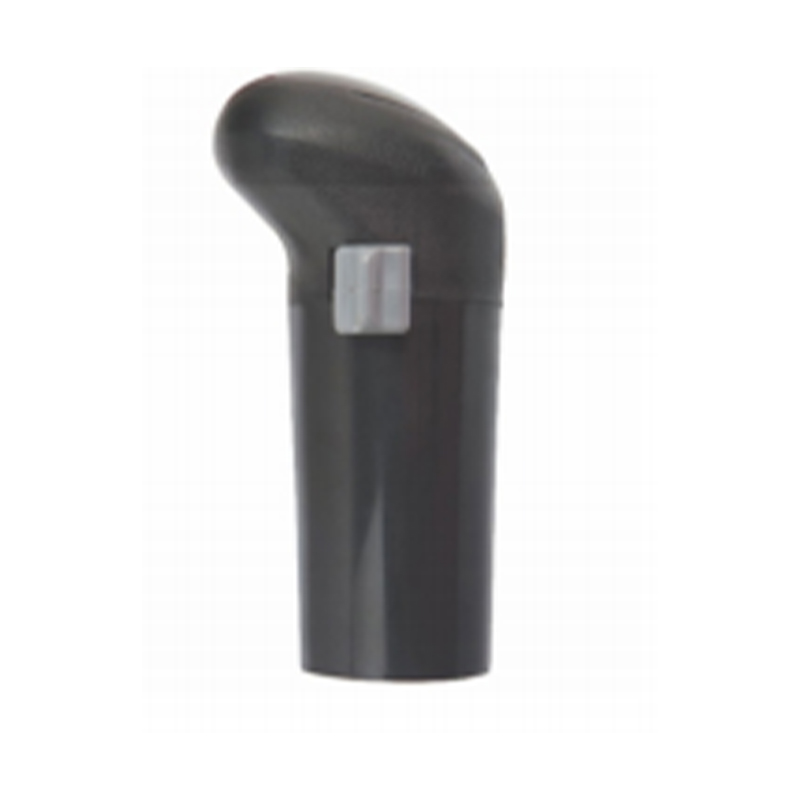

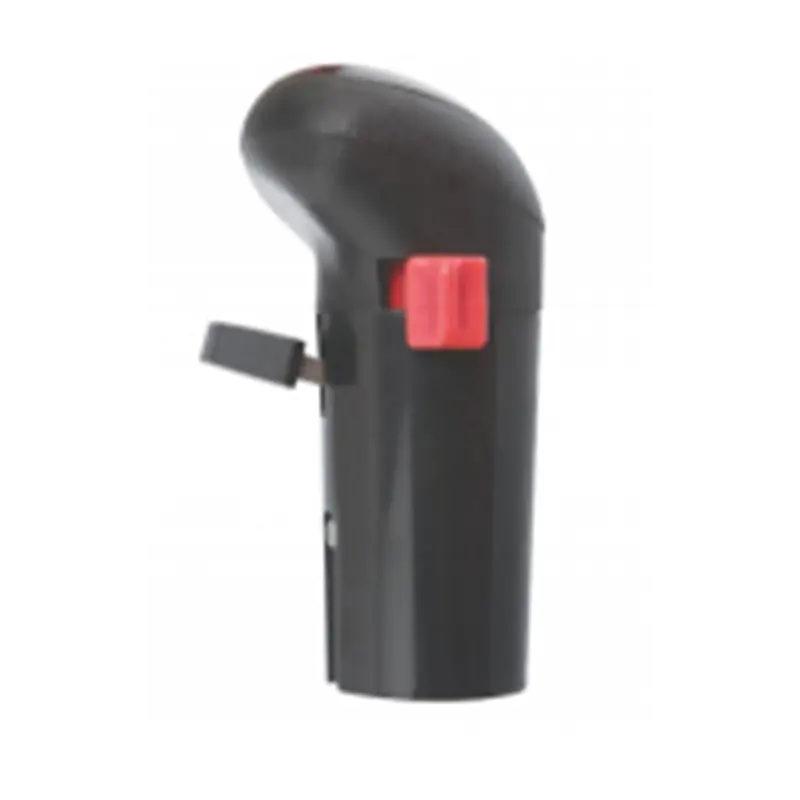

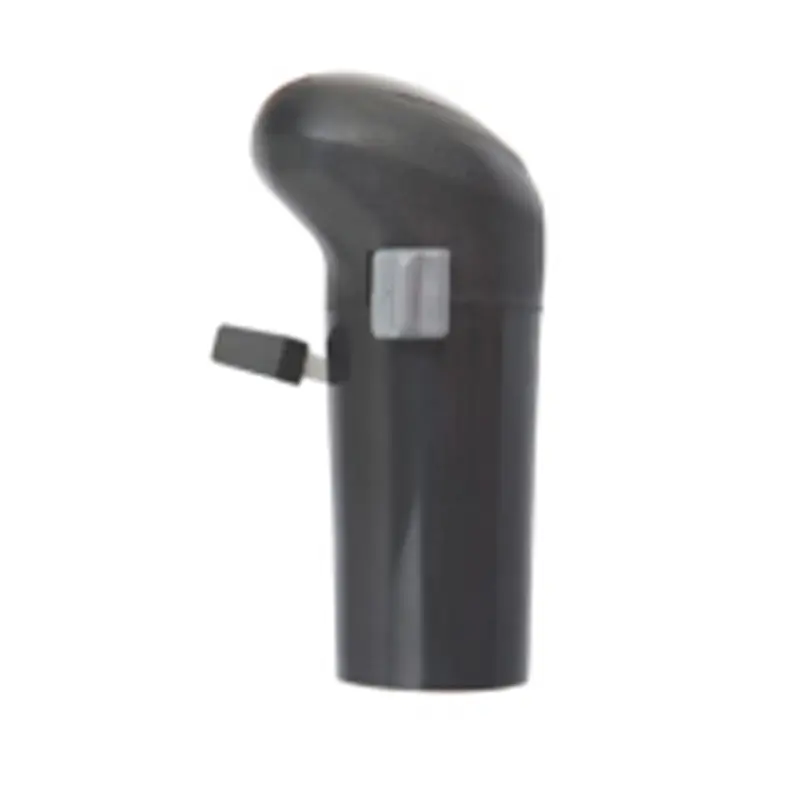

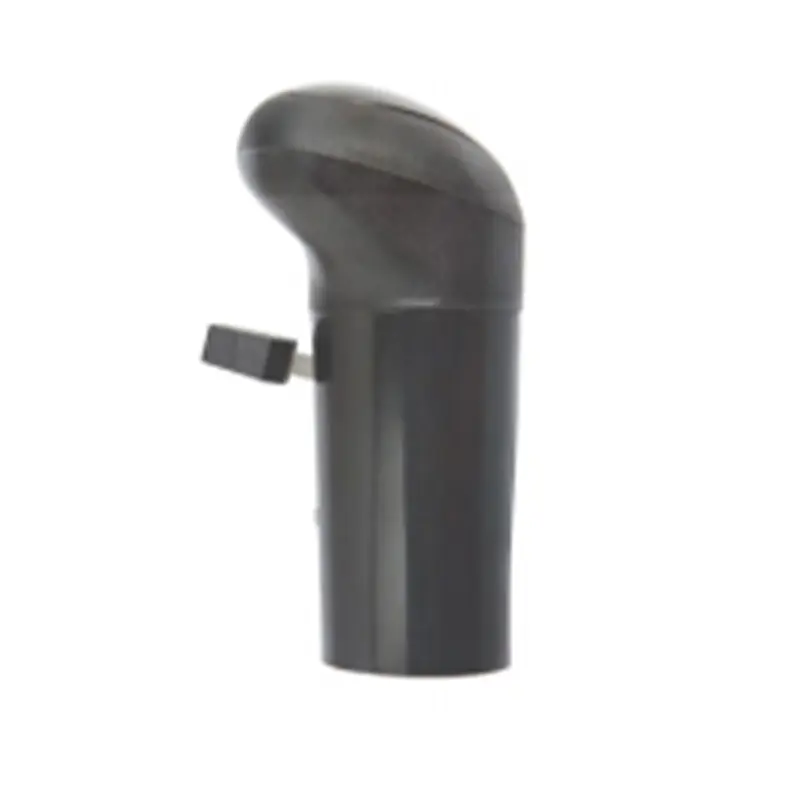

Naše řada amerických řadicích knoflíků

Nabízíme pět různých konfigurací pneumatické hlavice řadicí páky, z nichž každá je přizpůsobena specifickému rozhraní převodovky a ergonomickým požadavkům řidiče. Níže uvedená tabulka shrnuje dostupné modely a jejich primární použití.

Aplikace Aspekty lícování a obrobku

Naše hlavice řazení jsou navrženy pro vzduchem ovládané převodové systémy běžné v amerických užitkových vozidlech. Jsou propojeny se standardními pneumatickými porty SAE J1926 a pracují s napájecími tlaky mezi 80 a 120 psi. Tělo knoflíku je vyrobeno z vysoce pevného technického polymeru nebo hliníkové slitiny, v závislosti na modelu, aby odolalo UV záření, motorové naftě a silniční soli.

Při výběru modelu jsou kritickými parametry výrobce převodovky (Eaton Fuller, Allison, ZF atd.), schéma řazení (rozdělovač rozsahu nebo pouze rozsah) a požadovaná konfigurace pneumatického okruhu (jednočinné nebo dvojčinné válce). Zvažujeme také uspořádání kabiny – montáž na podlahu nebo na palubní desku – abychom zajistili, že výška knoflíku a úhel dosahu odpovídají poloze řidiče.

Kritické specifikace a výkon

• Provozní tlak: 80–120 psi (5,5–8,3 bar)
• Rozsah teplot: –40 °C až 85 °C
• Velikost portu: 1/8" NPT nebo 1/4" NPT (v závislosti na modelu)
• Životnost cyklu: >1 000 000 cyklů (testováno na interní standard)
• Míra úniku: <10 cm³/min při 120 psi

Každá jednotka je před odesláním 100% funkčně testována na speciální pneumatické zkušební stolici. Zaznamenáváme ovládací sílu, dobu odezvy a integritu těsnění pro každý kus.

Konfigurace a integrace automatizace

Nabízíme dvě úrovně konfigurace:

• Standardní katalogové modely – konstrukce připravené k odeslání, které vyhovují většině 9-, 10-, 13- a 18rychlostních převodovek Eaton Fuller.
• Zakázkové varianty – upravená geometrie knoflíku, alternativní typy konektorů, integrované snímače polohy nebo speciální barevné označení/logo pro značku OEM.

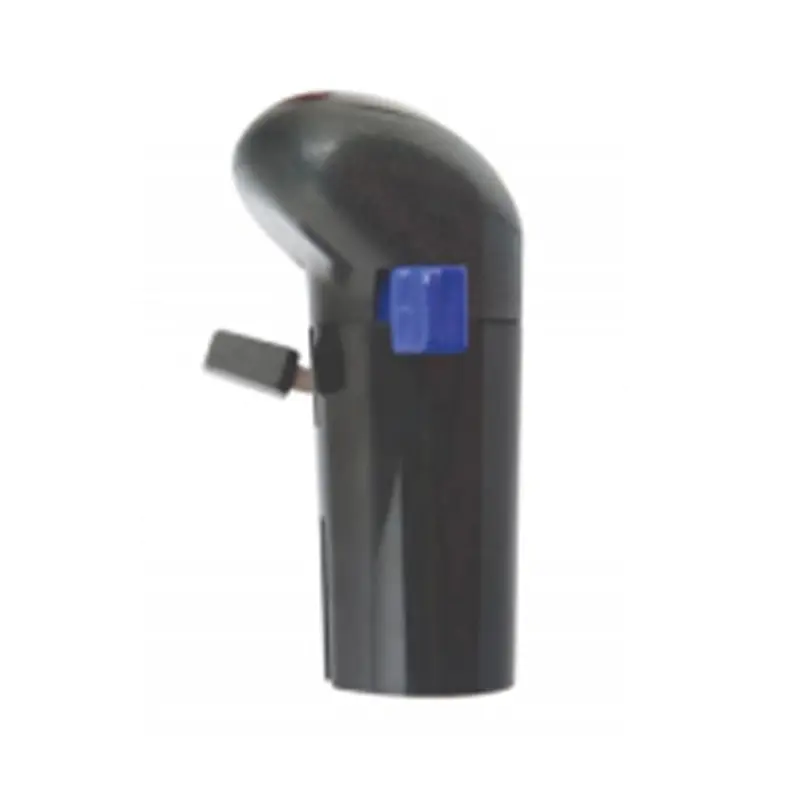

Pro aplikace s automatizovanou manuální převodovkou (AMT) náš knoflík řazení Pneumatic Logic Control obsahuje integrovaný solenoidový ventil, který komunikuje s ECU převodovky prostřednictvím standardního konektoru Deutsch DT. Můžeme přizpůsobit elektrické rozhraní J1939 CAN sběrnici nebo diskrétním I/O podle architektury vašeho vozidla.

Instalace, převzetí a údržba

Instalace je přímou náhradou: odstraňte stávající knoflík, připojte pneumatické vedení pomocí dodaného šroubení a utáhněte přídržnou matici na specifikovanou hodnotu. Nejsou potřeba žádné speciální nástroje. Přikládáme tištěný instalační list s hodnotami točivého momentu a schéma pneumatického zapojení.

Přejímací zkouška na vozidle se skládá z ověření plného rozsahu a zapojení rozdělovače v podmínkách bez zatížení a při zatížení. Naše továrna může poskytnout vzorovou jednotku pro ověření funkčnosti a přizpůsobení před sériovou výrobou.

Běžná údržba je omezena na vizuální kontrolu gumové manžety a pneumatického fitinku. Pokud těsnění selže, knoflík může být přestavěn pomocí servisní sady, kterou dodáváme. Udržujeme zásoby náhradních dílů pro všechny modely.

Zajištění kvality a dodržování předpisů

Náš výrobní závod funguje pod certifikací IATF 16949. Každá šarže řadicí páky podléhá kontrole rozměrů, zkoušce těsnosti a 24hodinovému ponoření do prostředí při extrémních teplotách. Nezasíláme produkt, který neprojde některou z těchto kontrol.

Všechny materiály použité v naší řadě American Shift Knob splňují směrnice REACH a RoHS. Na vyžádání můžeme poskytnout prohlášení o shodě a materiálové listy.

Informace, které používáme ke konfiguraci vašeho řešení

Pro přípravu přesné nabídky a konfigurace potřebujeme následující projektová data:

• Značka vozidla, model a rok
• Model převodovky a schéma řazení
• Aktuální číslo dílu řadicí páky (pokud nahrazuje stávající jednotku)
• Konfigurace kabiny (montáž na podlahu nebo na palubní desku)
• Požadovaná velikost pneumatického portu a standardní závit
• Požadovaná barva knoflíku, logo nebo jakákoli značka OEM
• Roční objem a harmonogram dodávek

Odešlete tyto podrobnosti prostřednictvím našeho poptávkového formuláře a náš technický tým vám do dvou pracovních dnů odpoví s doporučením modelu, rozměrovým výkresem a obchodními podmínkami.

Často kladené otázky

Mohu použít váš knoflík řazení na starší převodovce Eaton Fuller 8LL?

Ano. Naše standardní pneumatická řadicí páka je kompatibilní s převodovkami Eaton Fuller 8LL, 9LL a 10LL, které používají vzduchový port 1/8" NPT. Při objednávce potvrďte velikost závitu.

Nabízíte knoflíky s integrovaným podsvícením?

V současné době standardně nenabízíme podsvícené knoflíky. U zakázkových projektů s integrovaným LED osvětlením můžeme vyhodnotit proveditelnost na základě minimálního objednacího množství.

Jaká je typická dodací lhůta pro řadicí páku vyrobenou na míru?

U vlastní varianty (upravená geometrie nebo integrovaný senzor) je dodací lhůta obvykle 4–6 týdnů od schválení výkresu. Standardní katalogové modely expedujeme do 7–10 pracovních dnů.

Poskytujete záruku na knoflíky řazení?

Na všechny knoflíky řazení poskytujeme záruku na vady materiálu a zpracování po dobu 12 měsíců od data odeslání. Záruka se vztahuje na výměnu nebo opravu dle našeho uvážení.

Mohu získat vzorek před zadáním hromadné objednávky?

Ano. Nabízíme vzorové jednotky pro testování vhodnosti a funkčnosti. Cena vzorku se odečte od první výrobní zakázky. Kontaktujte náš prodejní tým a dohodněte si vzorový požadavek.
