Naše řada ventilů se snímačem zatížení

Dodáváme osm různých modelů ventilů s regulací zatížení, z nichž každý je navržen pro konkrétní sérii vozidel nebo řídicí architekturu. Níže uvedená tabulka shrnuje dostupné varianty a jejich primární použití.

Úvahy o přizpůsobení aplikace a procesu

Load sensing ventily jsou instalovány mezi zadní nápravou a rámem podvozku. Ventil přijímá mechanický nebo pneumatický vstup úměrný výchylce odpružení (zatížení nápravy) a moduluje brzdný tlak dodávaný zadním brzdám. Správný výběr závisí na:

• Typ vozidla: Nákladní automobil, tahač, přívěs, přívěs nebo autobus – každý má odlišné spektrum zatížení a geometrii zavěšení.

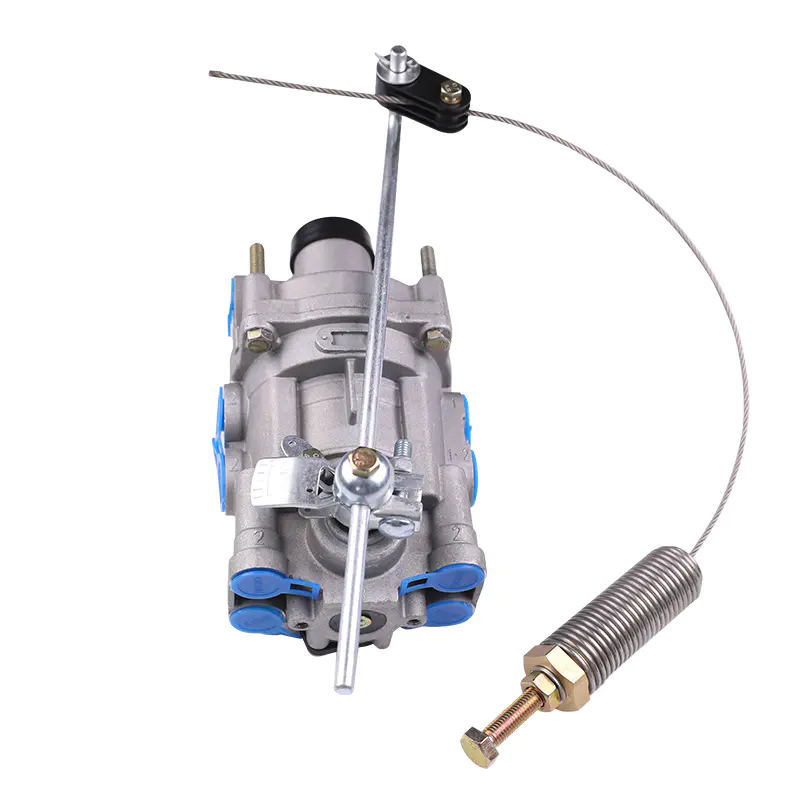

• Způsob ovládání: Mechanické spojení (pákové rameno) nebo pneumatický pilotní signál. Naše mechanicky spojené ventily jsou vhodné pro zavěšení listových pružin; pneumaticky ovládané ventily jsou vhodné pro systémy vzduchového odpružení.

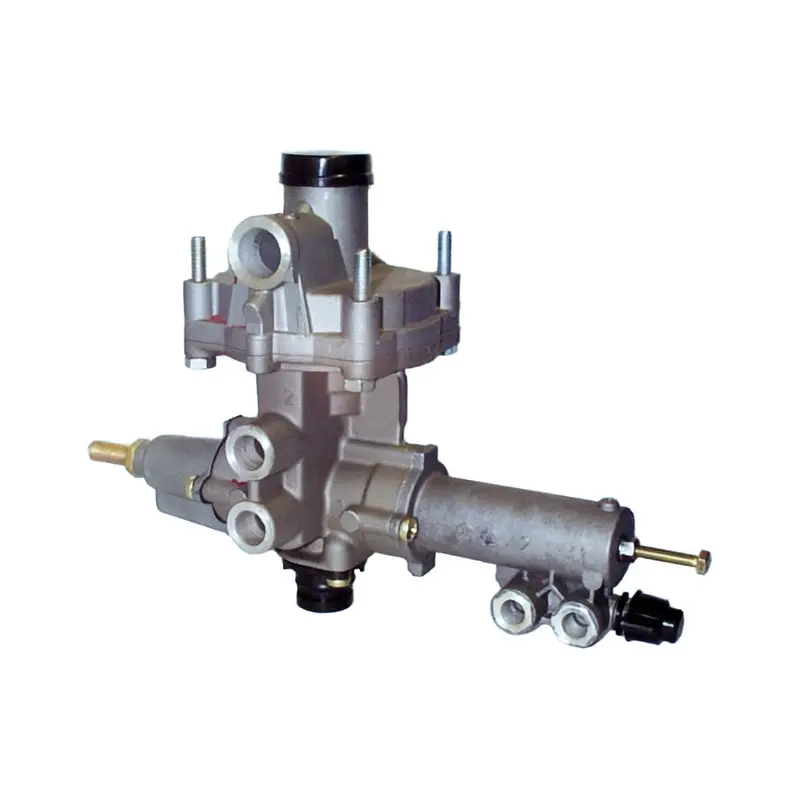

• Rozsah ovládacího tlaku: Standardní evropské systémy fungují při řídicím tlaku 3,8 bar; naše univerzální vysokotlaká varianta pokrývá 3,8–8,5 bar.

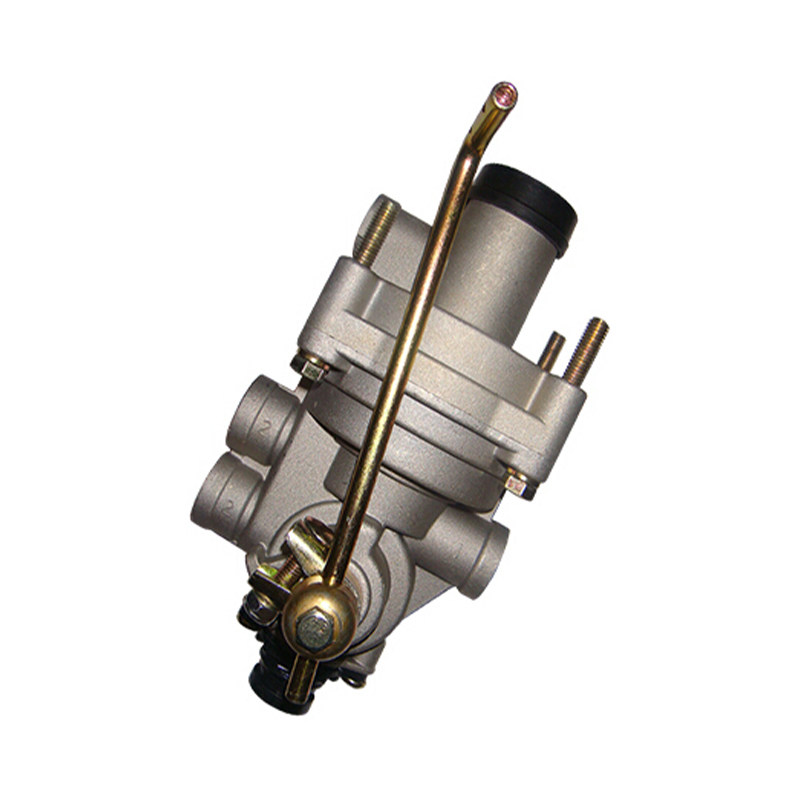

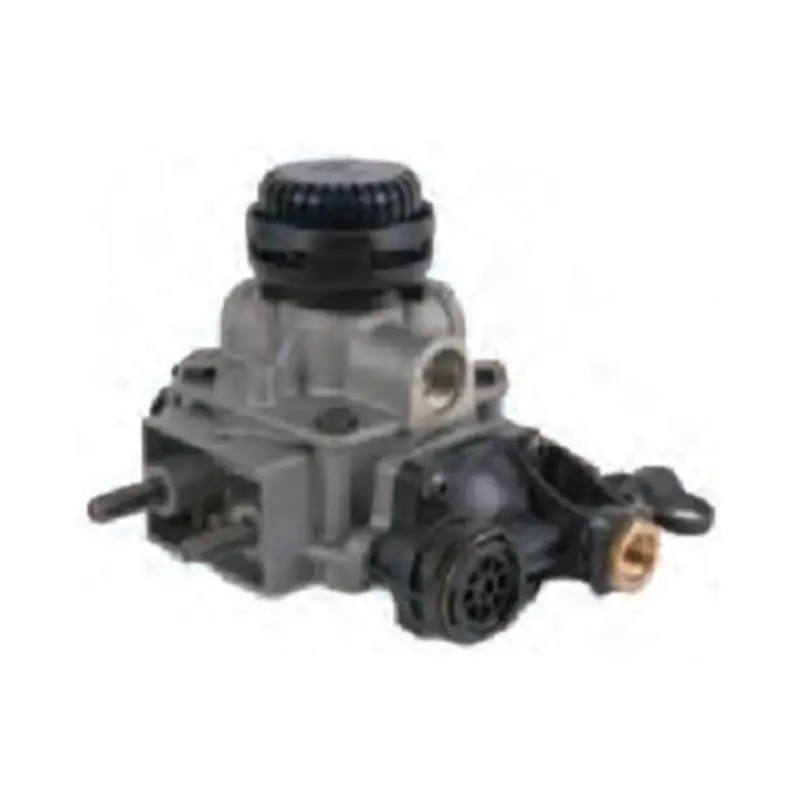

• Konfigurace portu: VOSS, ISO nebo vlastní rozhraní. Standardně dodáváme VOSS pro aplikace Mercedes a DAF.

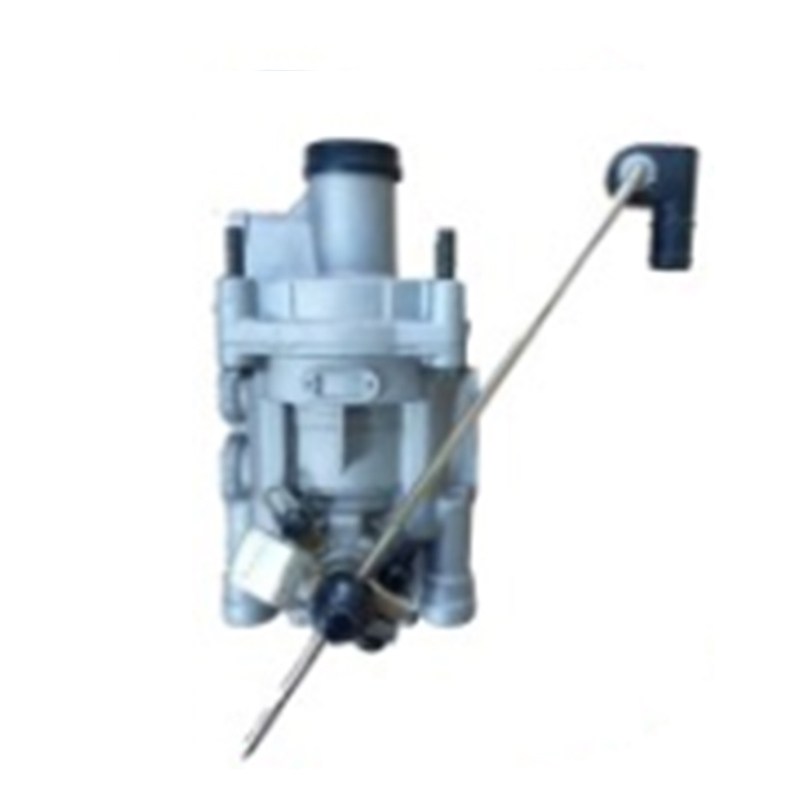

• Ochrana životního prostředí: Pro terénní nebo zimní servisní vozy specifikujte naši variantu s vysokou ochranou s utěsněnými konektory a antikorozním nátěrem.

Kritické specifikace a výkon

Každý load sensing ventil, který vyrábíme, je testován na:

Konfigurace a integrace automatizace

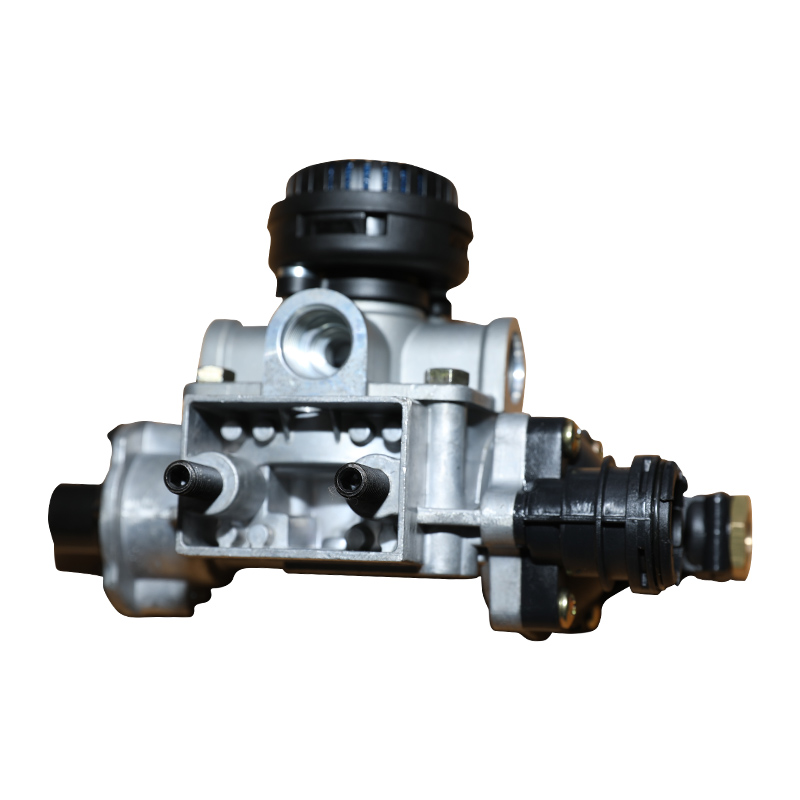

Naše ventily pro regulaci zatížení lze integrovat do pneumatických brzdových systémů s elektronickým ovládáním nebo bez něj. U vozidel vybavených EBS přijímá pneumaticky ovládaný inteligentní regulační ventil signál 0–10 V nebo PWM z ECU, což umožňuje dynamické brzdění závislé na zatížení. Mechanické ventily jsou dodávány s přednastaveným pákovým poměrem; převod můžeme upravit během výroby na základě vaší geometrie nápravy a cílové křivky zpomalení.

Nabízíme také vlastní návrhy držáků, varianty závitu portu (M16×1,5, M22×1,5, G1/4) a barevně odlišenou identifikaci pro dohledatelnost na trhu s náhradními díly.

Zajištění kvality a dodržování předpisů

Náš výrobní závod v Zhuji, Zhejiang, funguje v rámci řízení kvality IATF 16949. Každý ventil se snímačem zatížení prochází 100% funkčním testováním na vyhrazeném pneumatickém zkušebním stole, kde se ověřuje tlak při praskání, průtok a netěsnost. Udržujeme materiálové certifikace pro všechny hliníkové a ocelové komponenty. Naše ventily splňují požadavky ECE R13 na rozvod brzdění.

Instalace, údržba a podpora

Instalace je přímou výměnou šroubů za původní ventil. Ke každé jednotce dodáváme montážní šablonu a specifikaci krouticího momentu. Doporučená údržba zahrnuje každoroční kontrolu táhla (mechanického typu) a pneumatickou zkoušku těsnosti. Náhradní díly – včetně sad membrán, sad O-kroužků a pákových sestav – jsou dostupné ze skladu. Náš technický tým může pomoci s prvotním ověřením pomocí vzorové zásilky.

Informace, které používáme ke konfiguraci vašeho řešení

Pro přípravu přesné nabídky a konfigurace potřebujeme následující projektová data:

• Značka vozidla, model a rok (nebo originální číslo dílu)
• Typ odpružení: listová pružina, vzduchové odpružení nebo jiné
• Požadované ovládání: mechanické (délka páky a zdvih) nebo pneumatické (rozsah pilotního tlaku)
• Typ portu a velikost závitu (VOSS, ISO nebo vlastní)
• Křivka modulace cílového brzdného tlaku (pokud je k dispozici)
• Podmínky prostředí: standardní silnice, terén, extrémní zima nebo vysoká vlhkost
• Roční objem a preference balení (hromadné, značkové nebo připravené pro maloobchod)
