Americký nožní brzdový ventil Manufacturers

Americký výrobce nožních brzdových ventilů – Zhejiang Gongzheng Machinery

Zhejiang Gongzheng Machinery Co., Ltd. je profesionál Americký výrobce nožních brzdových ventilů a dodavatel sloužící globálnímu průmyslu užitkových vozidel. Navrhujeme a vyrábíme dvouokruhové odstupňované nožní brzdové ventily, šlapací brzdové ventily a vícecestné bloky rozvodu vzduchu pro nákladní vozidla třídy 8, těžké autobusy, přívěsy a terénní zařízení. Náš sortiment pokrývá nejběžnější americké architektury vzduchových brzd, včetně konfigurací kompatibilních se standardy rozhraní Bendix, Wabco a Haldex.

S továrnou o rozloze 30 000 m², vlastním obráběním a řízením kvality IATF 16949 kontrolujeme každou fázi od tlakového lití hliníku až po konečnou montáž a testování těsnosti. Náš technický tým podporuje projekty OEM, ODM a aftermarket projekty pomocí rychlého prototypování, aplikačního inženýrství a dokumentace. Ať už potřebujete standardní náhradní ventil nebo přizpůsobenou sestavu pedálu pro novou platformu vozidla, dodáme řešení odpovídající vašim požadavkům na brzdový systém.

Naše řada amerických nožních brzdových ventilů

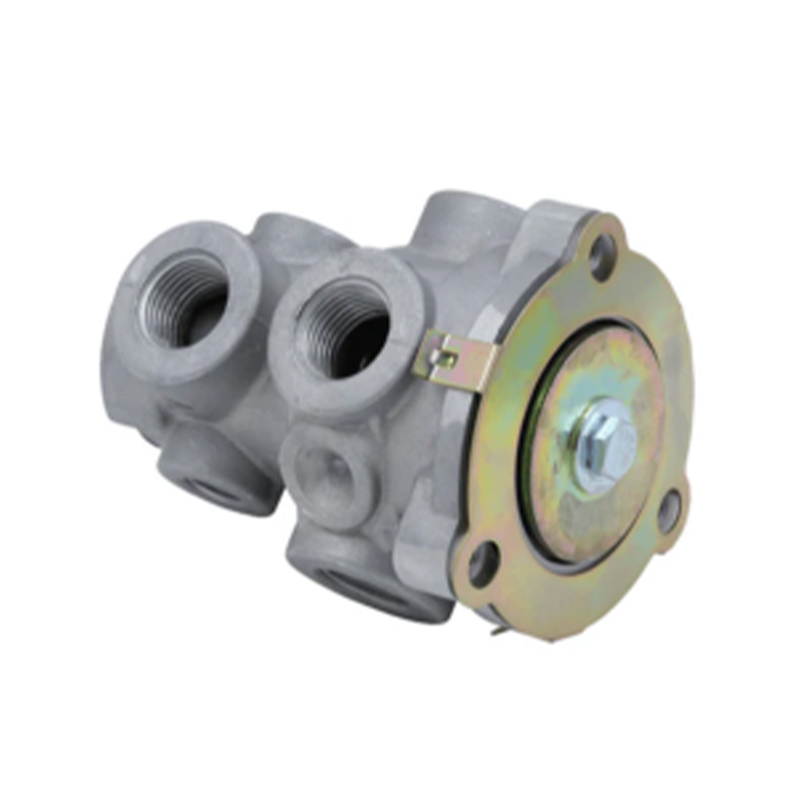

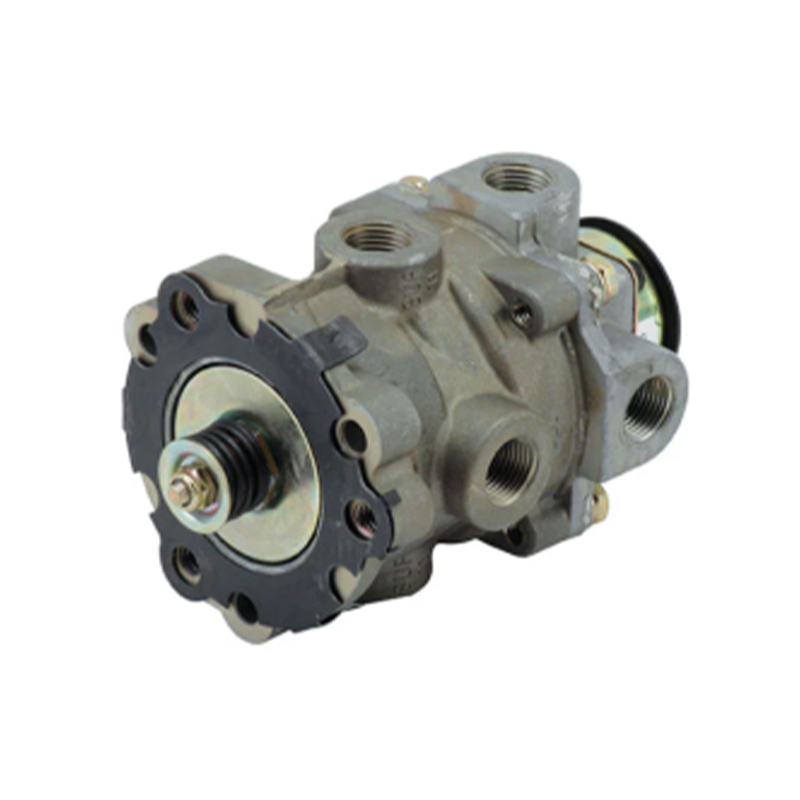

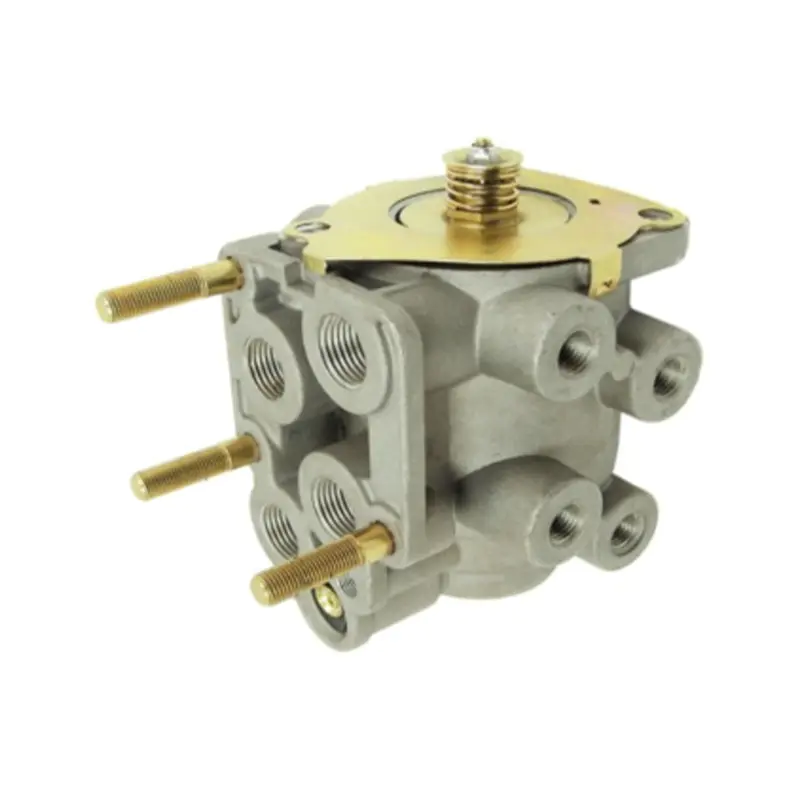

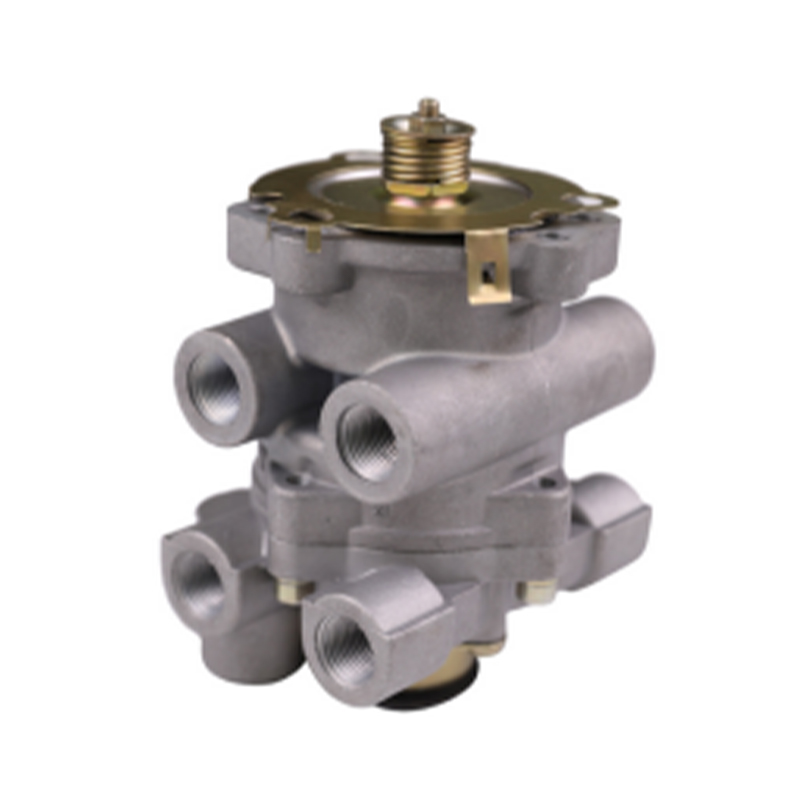

V kategorii ventilů americké nožní brzdy nabízíme čtyři základní typy produktů. Každý je navržen pro konkrétní třídu vozidla, pracovní cyklus a montážní konfiguraci.

Úvahy o přizpůsobení aplikace a procesu

Americké ventily nožní brzdy jsou primárním rozhraním pro ovládání brzd řidiče v systémech vzduchových brzd. Ventil převádí sílu pedálu na proporcionální tlak vzduchu do zadního a předního brzdového okruhu. Správný výběr závisí na architektuře brzdového systému vozidla, požadovaném rozsahu výstupního tlaku a montážním obalu.

• Požadavek na dvouokruhový: Všechny naše ventily nožní brzdy poskytují dva nezávislé napájecí okruhy, aby splnily požadavky na redundanci FMVSS 121.
• Promoce a pocit: Tuhost pružiny a profil dávkování ladíme tak, aby odpovídaly cíli pocitu u pedálů OEM. Hystereze je minimalizována pro předvídatelnou modulaci.
• Konfigurace portu: Standardní napájecí porty jsou 1/4" NPT nebo 3/8" NPT. Pro těsné uspořádání motorového prostoru jsou k dispozici vlastní velikosti a orientace portů.
• Odolnost vůči prostředí: Tělesa ventilů jsou z tvrdě eloxovaného hliníku nebo z pozinkované oceli. Těsnění jsou nitrilová nebo EPDM pro teplotní rozsahy od -40°C do 100°C.

Kritické specifikace a výkon

Každý ventil nožní brzdy, který vyrábíme, je testován na netěsnost, tlak při praskání, průtokovou kapacitu a životnost cyklu. Mezi typické specifikace patří:

• Provozní tlak: 8–12 bar (120–175 psi)
• Průtoková kapacita: Až 2 500 l/min při 8 barech pro rychlé zabrzdění a uvolnění
• Míra úniku: < 10 cm³/min při jmenovitém tlaku (vnitřní a vnější)
• Životnost cyklu: > 1 000 000 cyklů bez snížení výkonu
• Provozní teplota: -40 °C až 100 °C

Každou výrobní šarži ověřujeme 100% funkčním testováním, včetně poklesu tlaku, průtokové křivky a měření síly na pedál. Naše testovací zařízení simulují skutečné vstupní profily pedálů.

Možnosti konfigurace a přizpůsobení

Chápeme, že každá platforma vozidla má jedinečné požadavky na integraci. Náš technický tým pracuje s vašimi projektovými daty, aby nakonfiguroval ventil odpovídajícím způsobem:

• Poměr pedálů a zdvih: Nastavitelná délka ramene pedálu a poloha otáčení tak, aby odpovídala geometrii podlahy kabiny.
• Montážní držák: Vlastní držáky pro montáž na firewall, podlahu nebo pedál.
• Orientace portu: Vstupní a výstupní porty lze otáčet v krocích po 90°.
• Elektrická integrace: Volitelný integrovaný spínač brzdových světel (normálně otevřený nebo normálně zavřený) a snímač polohy pro systémy brake-by-wire.
• Upgrade materiálu: Vnitřní součásti z nerezové oceli pro korozivní prostředí (např. oblasti solné mlhy).

Zajištění kvality a dodržování předpisů

Náš systém kvality je certifikován podle IATF 16949. Každý ventil nožní brzdy je vyráběn v kontrolovaných procesech, včetně:

• Vstupní kontrola materiálu (chemické složení, tvrdost, ověření rozměrů)
• Průběžné SPC pro tolerance obrábění (průměr otvoru, soustřednost, povrchová úprava)
• 100% testování těsnosti na automatizovaných stanicích
• Vzorkování funkčního výkonu podle ISO 9001 a specifických požadavků zákazníka
• Testování v solné mlze (ASTM B117) pro ověření odolnosti proti korozi

Udržujeme plnou sledovatelnost od šarže suroviny až po sériové číslo hotového výrobku. Dokumentace o shodě, včetně materiálových certifikátů a protokolů o zkouškách, je přiložena ke každé zásilce.

Instalace, údržba a servis

Ventily nožní brzdy jsou navrženy pro snadnou instalaci pomocí standardních pneumatických armatur. Poskytujeme pokyny k instalaci, specifikace točivého momentu a doporučený postup proplachování vzduchového systému. Při údržbě lze ventil opravovat pomocí náhradní sady těsnění bez demontáže celé sestavy z vozidla. Náš program náhradních dílů zajišťuje dostupnost membrán, pružin a sad těsnění pro všechny aktivní modely.

Informace, které používáme ke konfiguraci vašeho řešení

K přípravě přesné nabídky a inženýrského návrhu potřebujeme následující informace o projektu:

• Značka vozidla, model a rok (nebo specifikace podvozku)
• Architektura brzdového systému (jednookruhový nebo dvouokruhový, integrace ABS/EBS)
• Požadovaný rozsah výstupního tlaku a průtok
• Místo montáže a dostupná obálka (přednostně fotografie nebo CAD)
• Velikost a typ portu (NPT, BSP nebo vlastní)
• Síla pedálu a cíl cesty (pokud je znám)
• Podmínky prostředí (rozsah teplot, vystavení soli, bahnu nebo chemikáliím)
• Předpověď objemu a harmonogram dodání

Odešlete tyto podrobnosti prostřednictvím našeho poptávkového formuláře nebo kontaktujte přímo náš technický tým. Obvykle odpovídáme technickou nabídkou do 48 hodin.
