Evropský ventil ruční brzdy Manufacturers

Produktová řada a umístění

Naše kategorie Evropský ventil ruční brzdy obsahuje více než 40 různých čísel dílů uspořádaných podle typu rozhraní, montážní konfigurace a elektrické integrace. Nerozdělujeme do podřízených kategorií; místo toho nabízíme přímo následující funkční varianty:

Aplikace Fit a kompatibilita vozidla

Vyrábíme ventily ruční brzdy, které přímo nahrazují nebo modernizují původní vybavení na evropských platformách nákladních vozidel a autobusů. Naše díly jsou určeny pro pneumatické systémy pracující při jmenovitém tlaku 8,5 bar (125 psi) s napájecími otvory od M14x1,5 do VOSS DN10. Následující tabulka ukazuje reprezentativní pokrytí modelu:

Možnosti konfigurace a přizpůsobení

Ventily ruční brzdy nabízíme v několika konfiguračních rozměrech:

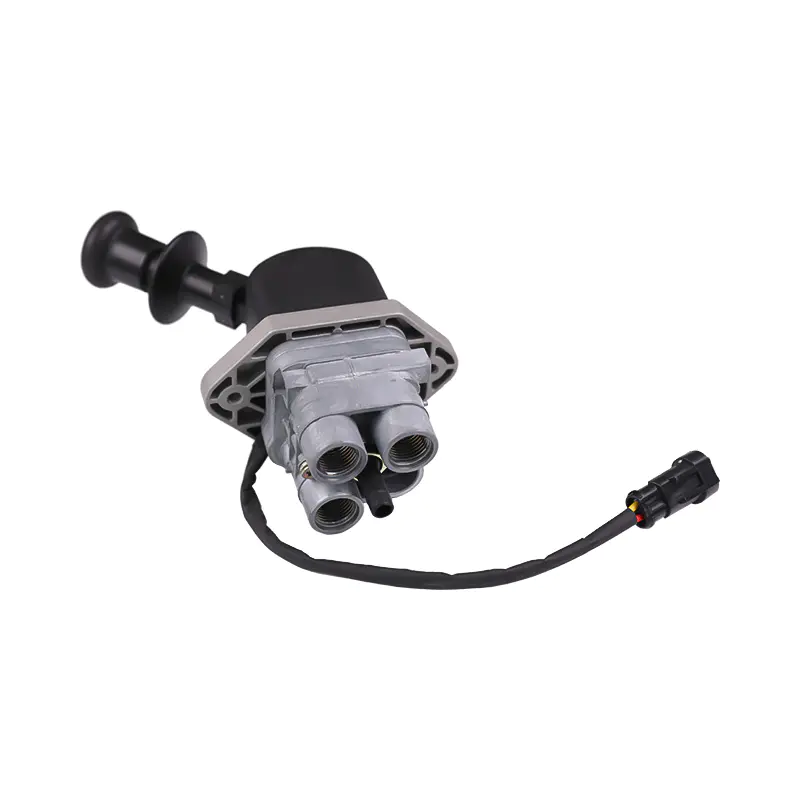

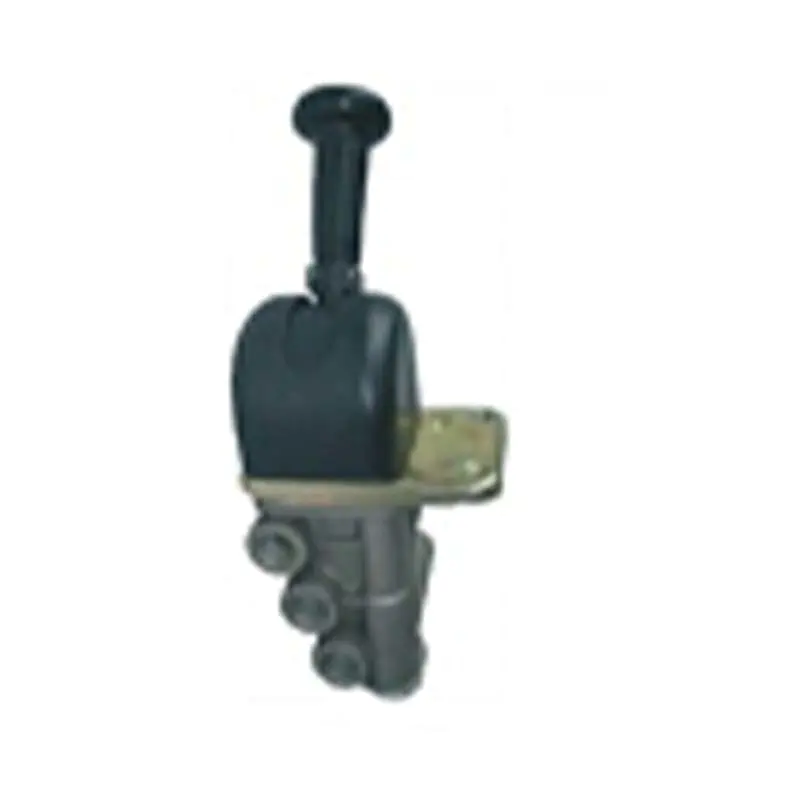

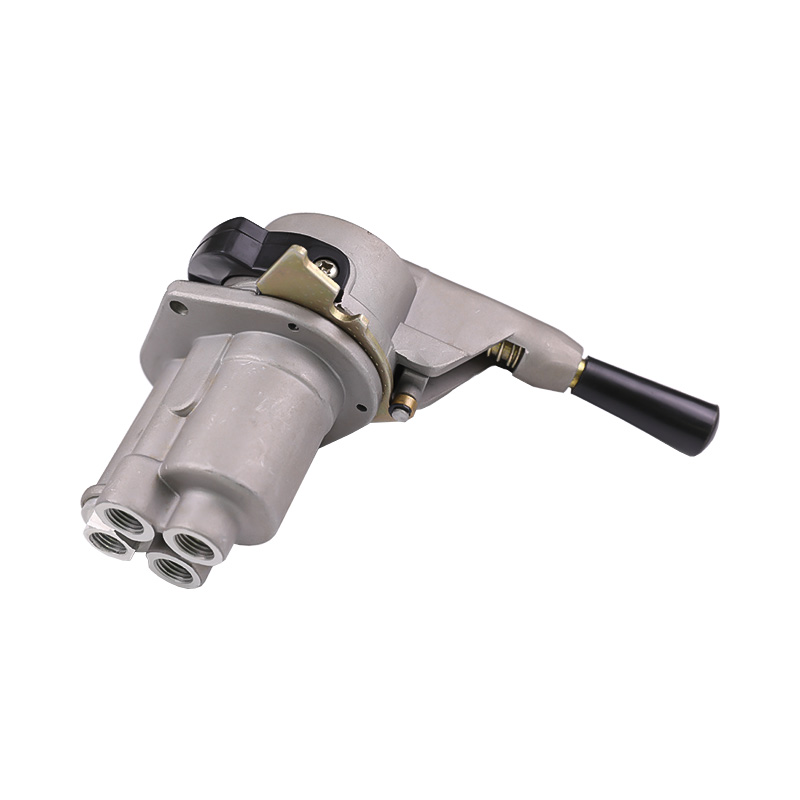

• Počet portů: 3-port (napájení, dodávka, výfuk) nebo 4-port (s přídavným signálem nebo napájením přívěsu).

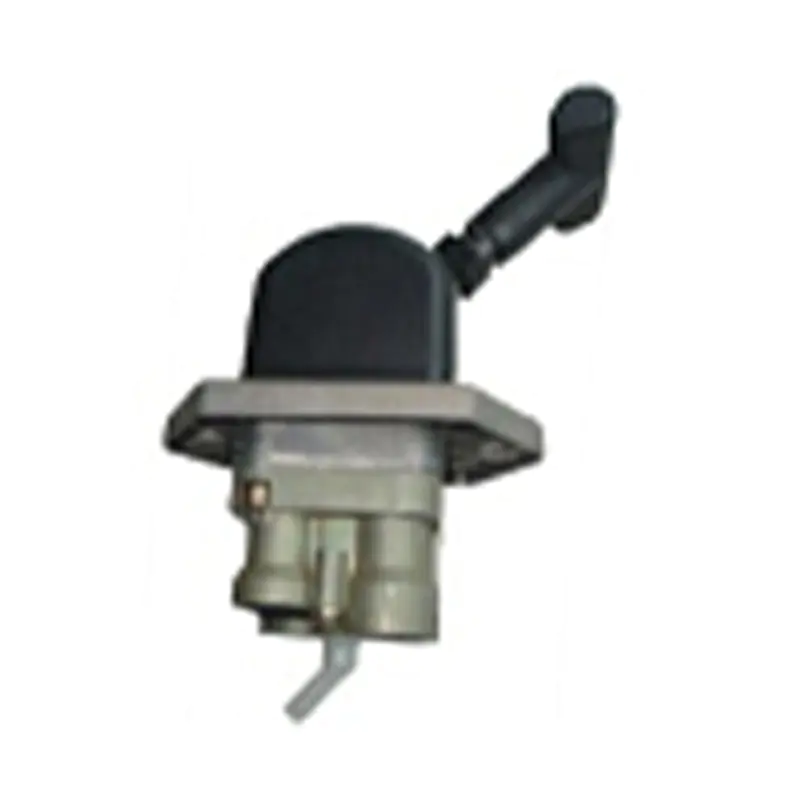

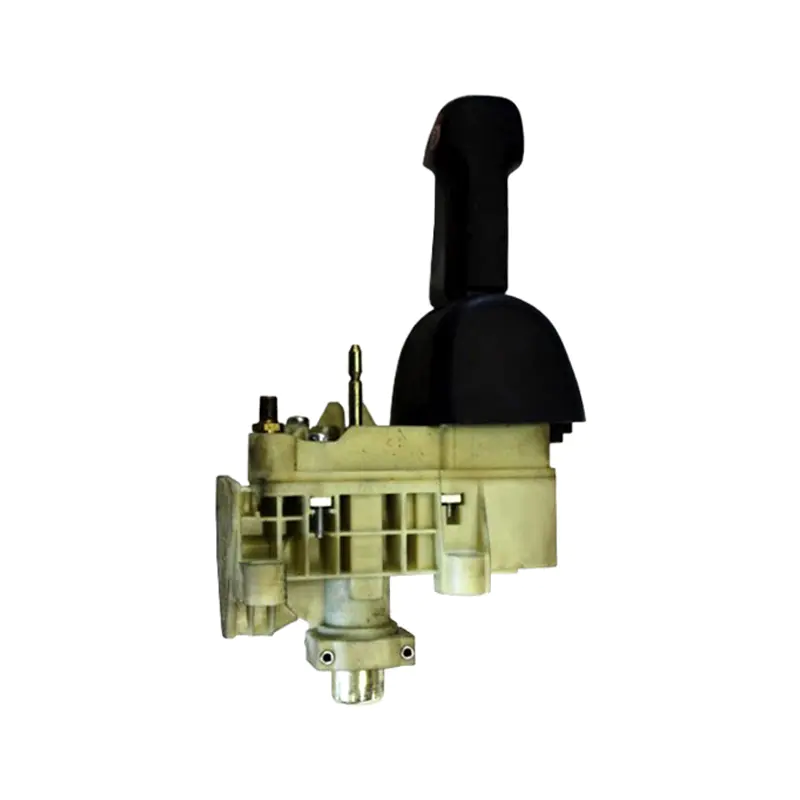

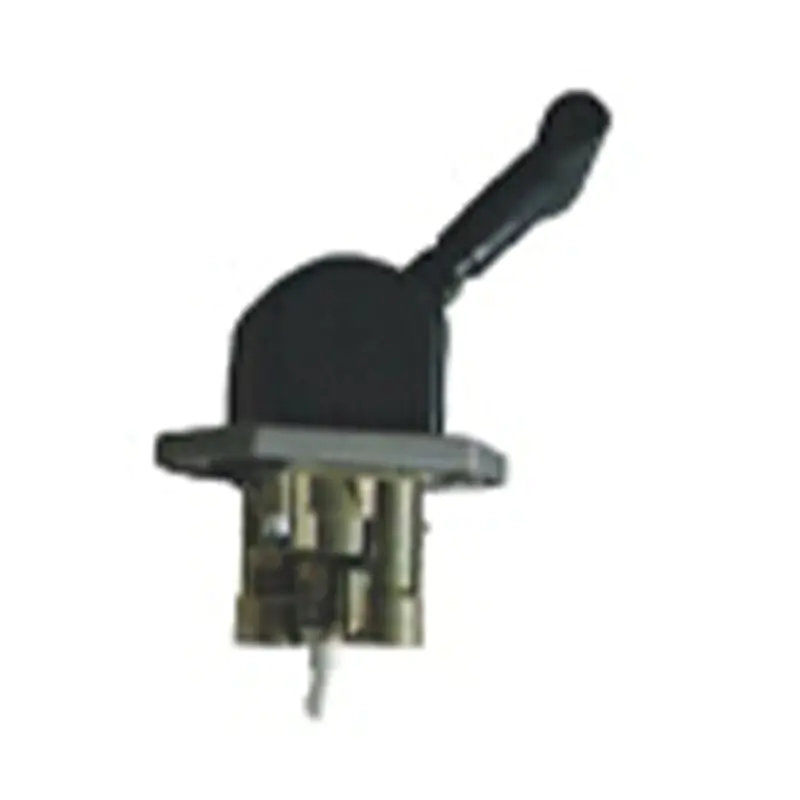

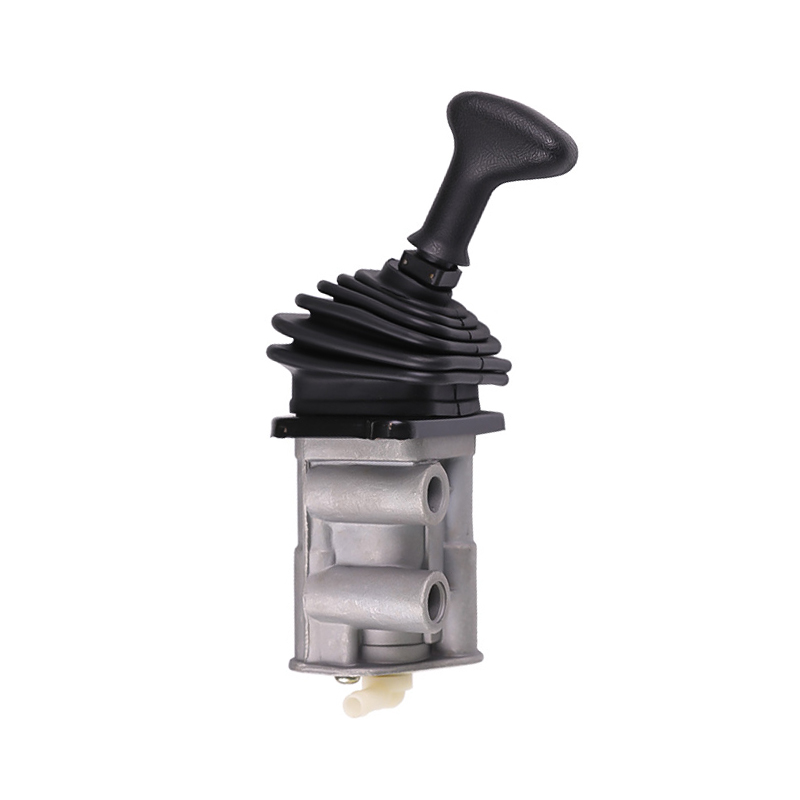

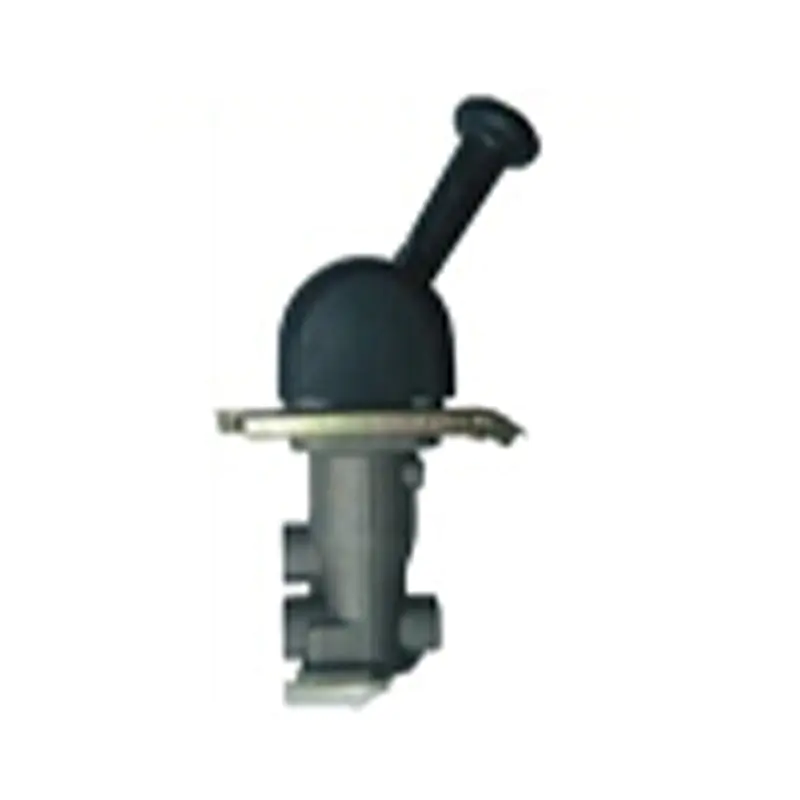

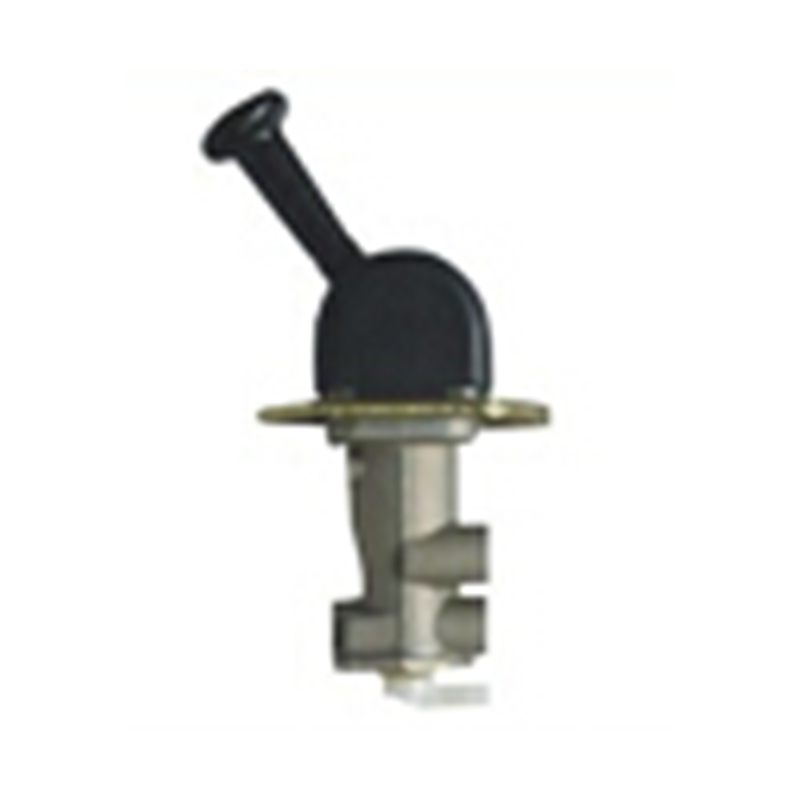

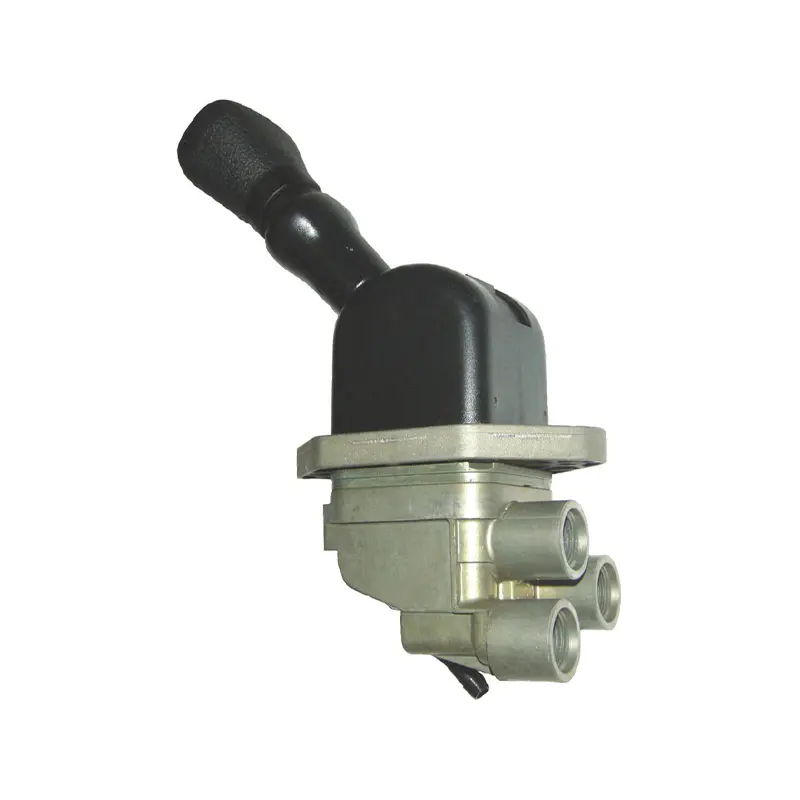

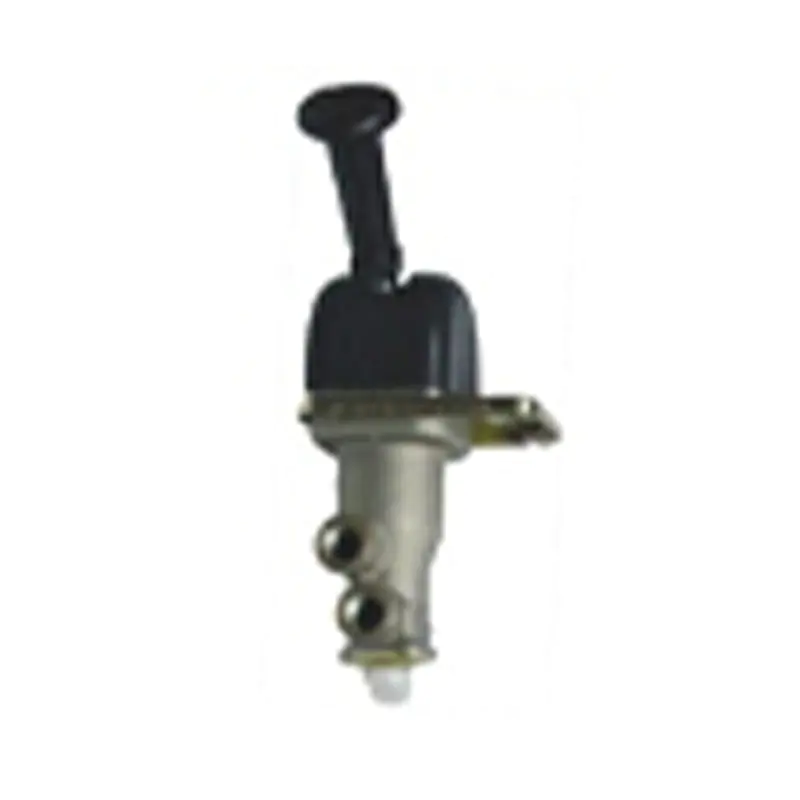

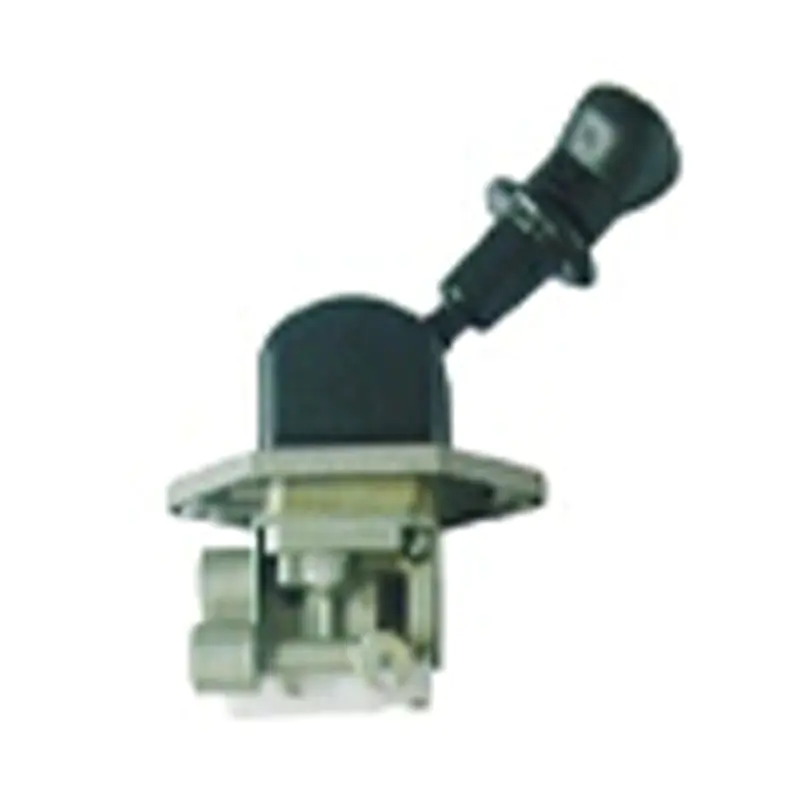

• Typ rozhraní: VOSS DN10, M14x1,5, M16x1,5, nebo nástrčné rychlospojky.

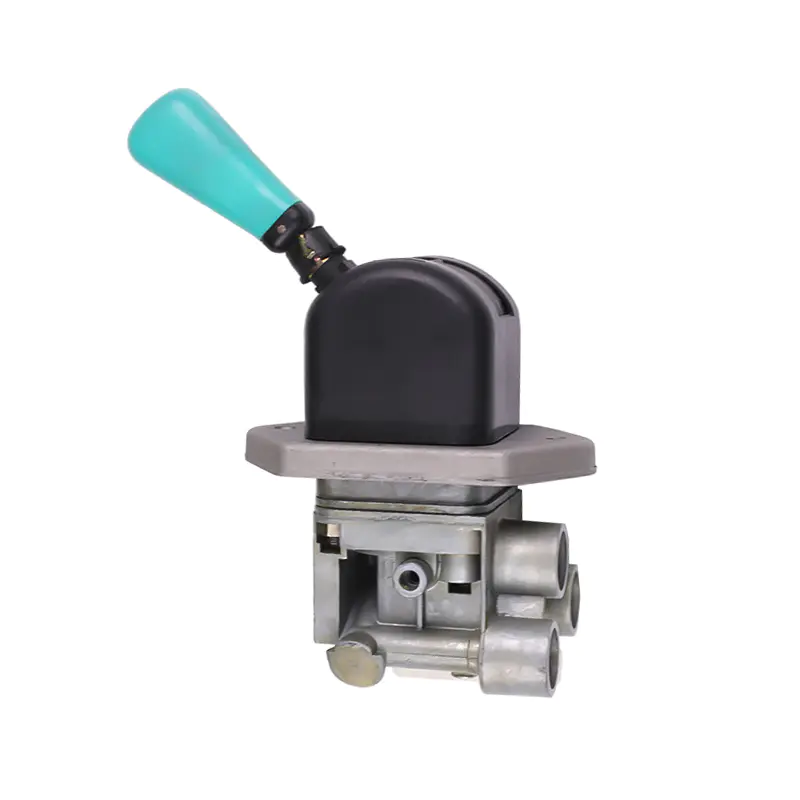

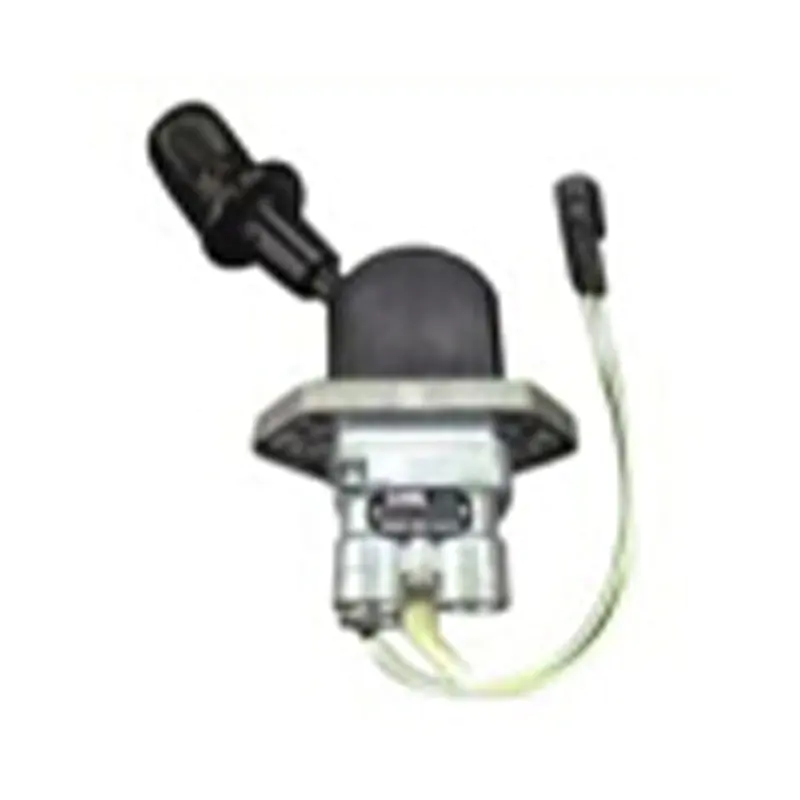

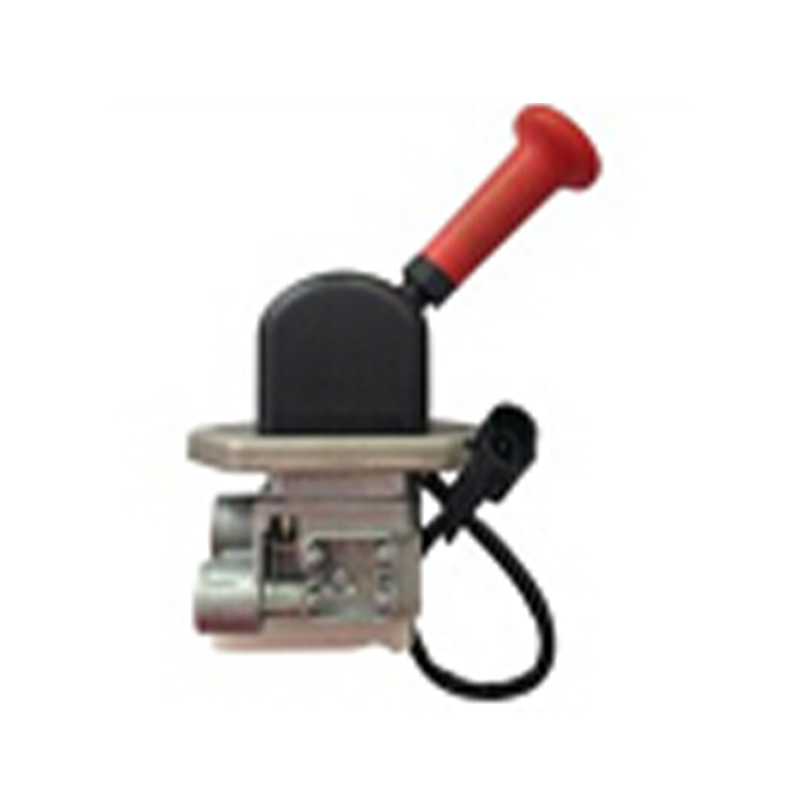

• Elektrická integrace: Bez spínače, s 24V normálně otevřeným (NO) spínačem nebo s 24V normálně zavřeným (NC) spínačem pro výstrahu parkovací brzdy.

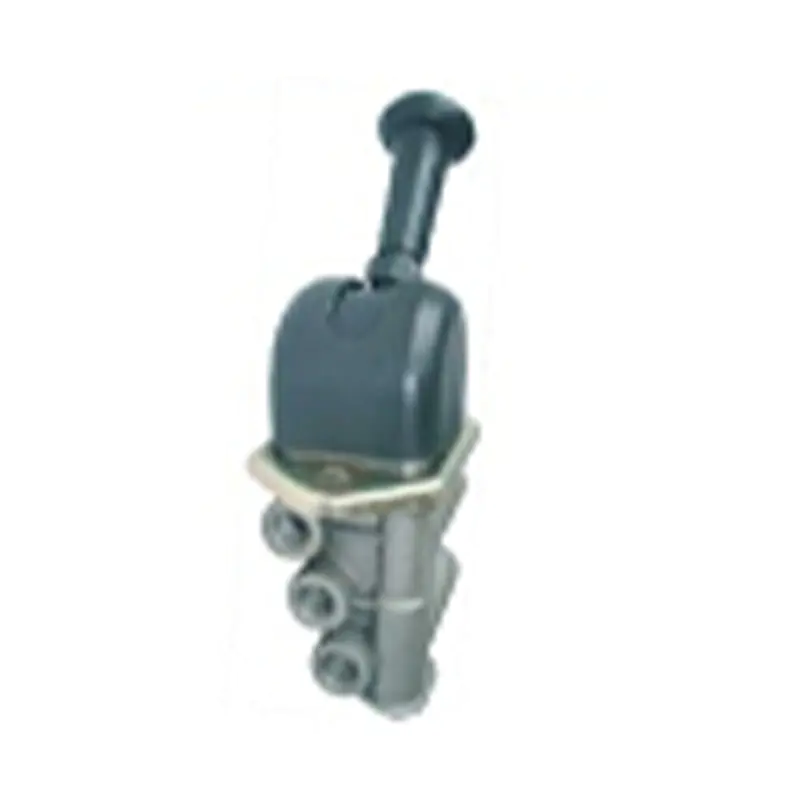

• Montáž: Upevnění na panel kabiny pomocí čepů M6 nebo M8, držáku nebo integrované páky.
• Aktivace: Ruční páka, otočný knoflík nebo rukojeť netopýra.

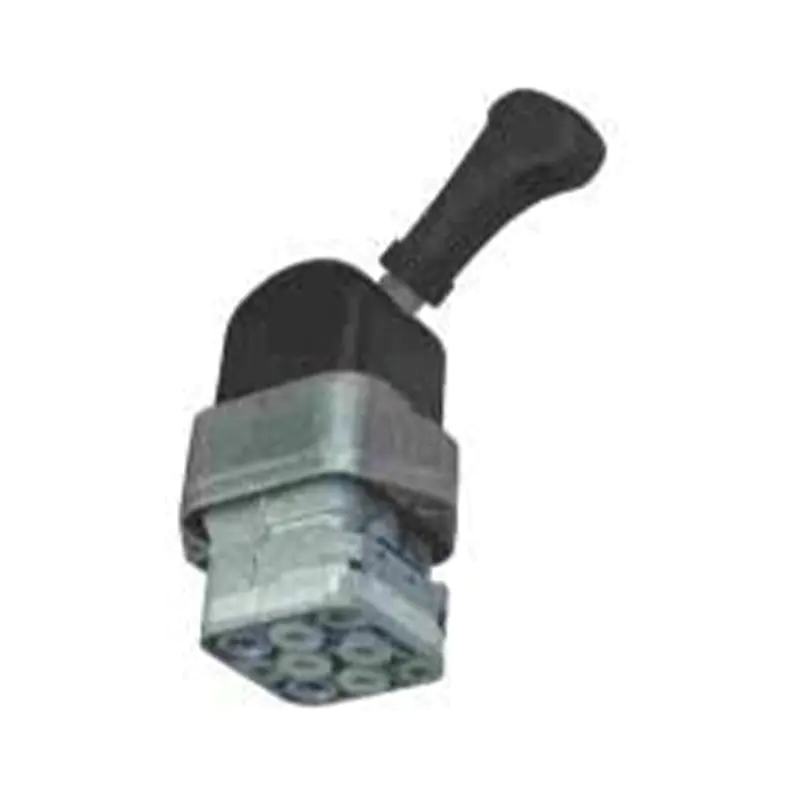

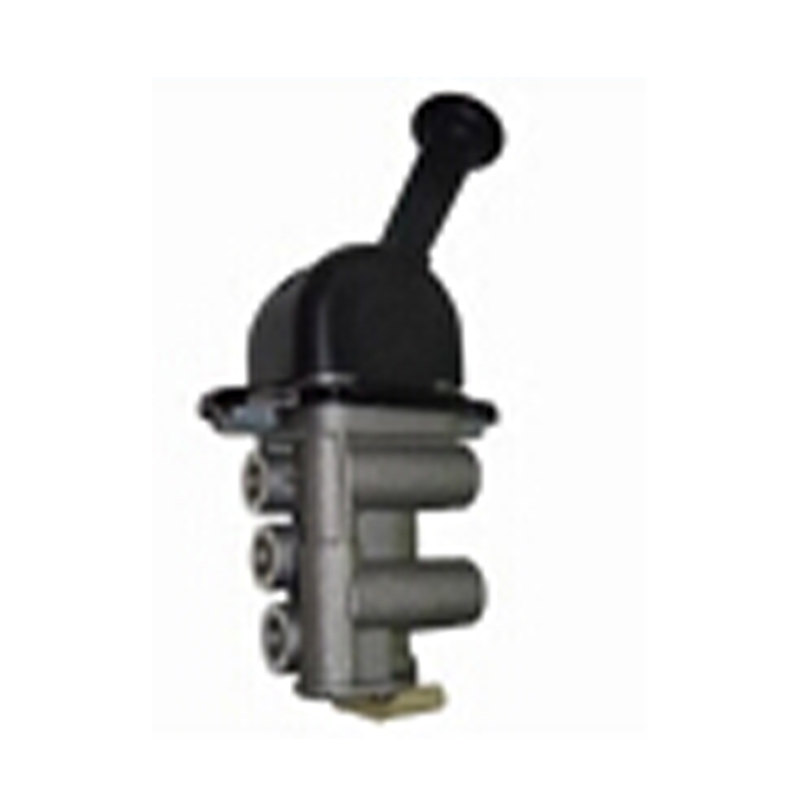

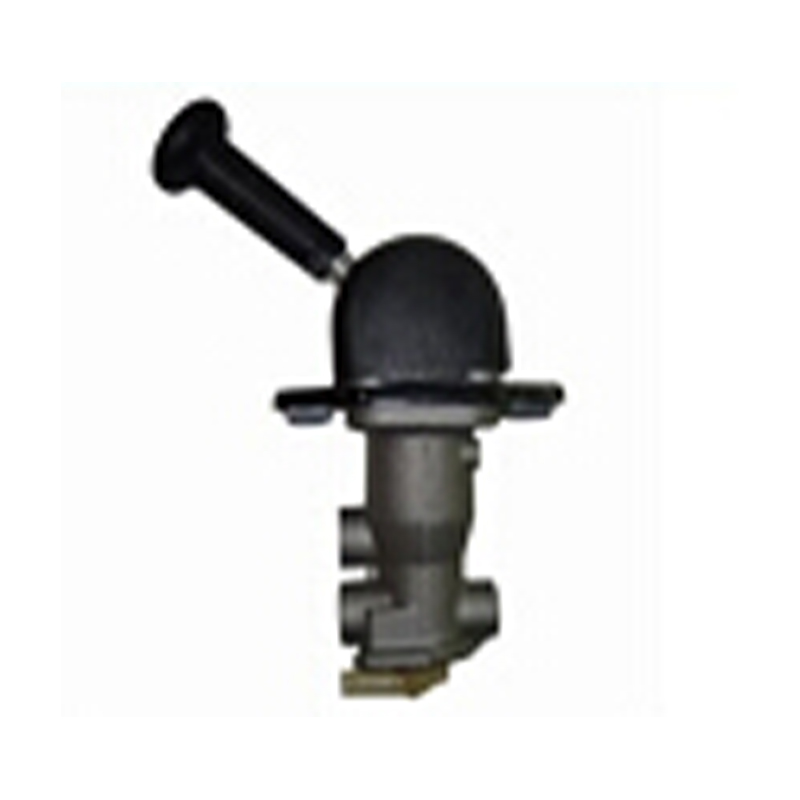

• Parkovací poloha: Standardní 90° nebo 73° pro specifické aplikace Mercedes.

U projektů OEM/ODM upravujeme stávající návrhy na základě vzorku nebo specifikace. Náš výzkumný a vývojový tým může upravit orientaci portu, délku páky, typ spínače a povrchovou úpravu tak, aby odpovídaly rozhraní vašeho vozidla. Více než 70 % součástí ventilů se vyrábí interně, což nám umožňuje kontrolovat rozměrovou konzistenci a dodací lhůty.

Kritické specifikace a výkon

Naše evropské ventily ruční brzdy jsou navrženy tak, aby splňovaly následující typické parametry:

• Provozní tlak: 6,5 – 10 bar (95 – 145 psi).
• Průtoková kapacita: Dodávaný průtok až 800 l/min při 8 barech v závislosti na velikosti portu.
• Průtok výfuku: ≥ 400 l/min při 8 barech pro rychlé uvolnění.
• únik: Vnitřní únik < 10 cm³/min při 8 barech; vnější únik nulový.
• Rozsah teplot: -40 °C až 80 °C.
• Životnost cyklu: ≥ 500 000 cyklů bez snížení výkonu.
• Odolnost proti korozi: Pozinkované ocelové tělo nebo hliníková slitina s e-coat.

Zajištění kvality a dodržování předpisů

Náš výrobní závod funguje v rámci systému řízení jakosti IATF 16949. Každý ventil ruční brzdy prochází před odesláním 100% funkčním testováním ovládací síly, průtoku, netěsnosti a kontinuity spínače. Provádíme také testování odolnosti na úrovni šarží a validaci komory. Naše výrobky jsou v souladu s ECE R13 pro brzdové systémy tam, kde je to vhodné, a udržujeme certifikáty od TÜV a dalších uznávaných orgánů.

Instalace, údržba a servis

Evropské ventily ruční brzdy jsou obvykle instalovány na palubní desce kabiny nebo středové konzole. Poskytujeme specifikace instalačního momentu, doporučení těsnění portů a schémata zapojení pro elektrické varianty. Běžná údržba zahrnuje kontrolu úniku vzduchu, ověření funkce spínače a mazání čepu páky každých 100 000 km nebo ročně. Máme skladem běžné náhradní díly včetně opravných sad (těsnění, pružiny, plunžry) pro vysokoobrátkové modely. Náš sklad udržuje stálé zásoby více než 200 000 kusů napříč všemi produktovými řadami, což umožňuje rychlou expedici urgentních objednávek.

Informace, které používáme ke konfiguraci vašeho řešení

K přípravě přesné nabídky a doporučení správného ventilu potřebujeme následující informace o projektu:

• Značka vozidla, model a rok.
• Originální číslo dílu nebo reference (např. Knorr, Wabco, Haldex).
• Požadovaný typ a velikost portu (VOSS, M14, M16, push-in).
• Elektrický požadavek: s vypínačem nebo bez vypínače, NO nebo NC, napětí (12V nebo 24V).
• Konfigurace montáže a preference stylu páky.
• Roční objem a harmonogram dodávek (pro ceny OEM/ODM).
• Cílový region trhu a jakékoli specifické certifikační požadavky.

Odešlete tyto podrobnosti prostřednictvím našeho poptávkového formuláře nebo kontaktujte přímo náš technický tým. Obvykle odpovídáme technickým listem a obchodní nabídkou do 48 hodin.
